212
Siemens
Siemens
71 Siemens
71�1 Siemens
Easy Installation Terminación Direcciona-
miento
Sensores RS485 Contadores
RS485
Interfaz
sí resistencia sí sí sí RS485
Resumen
•
Interfaz integrada
•
Lugar de conexión: interfaz RS485 en la parte inferior del inversor
•
Cableado de 2 polos
•
Es preciso asignar una dirección de comunicación
•
Pasos de trabajo
• Desconectar el inversor y el Solar-Log™
• Cablear el inversor con el Solar-Log™
• Interconectar los inversores
• Asignar una dirección de comunicación
Cablear el inversor con el Solar-Log™
Para conectar el Solar-Log™ y los inversores, confeccione cables con el siguiente esquema de pins.
Conexión del Solar-Log™ con el primer inversor
Solar-Log™ (conector de sujeción de 4/6 po-
los)
Primer inversor - RS485 IN
(conector redondo de 4 polos)
Pin 1 (blanco) Pin 2
Pin 4 (marrón) Pin 3
Si sólo se desea conectar un inversor, es preciso establecer una terminación en éste (véase el siguiente
punto "Terminación de bus")
Interconectar los inversores
Los inversores se deben interconectar con cables de datos blindados mediante las conexiones RS485
situadas en el SINVERT PVM.

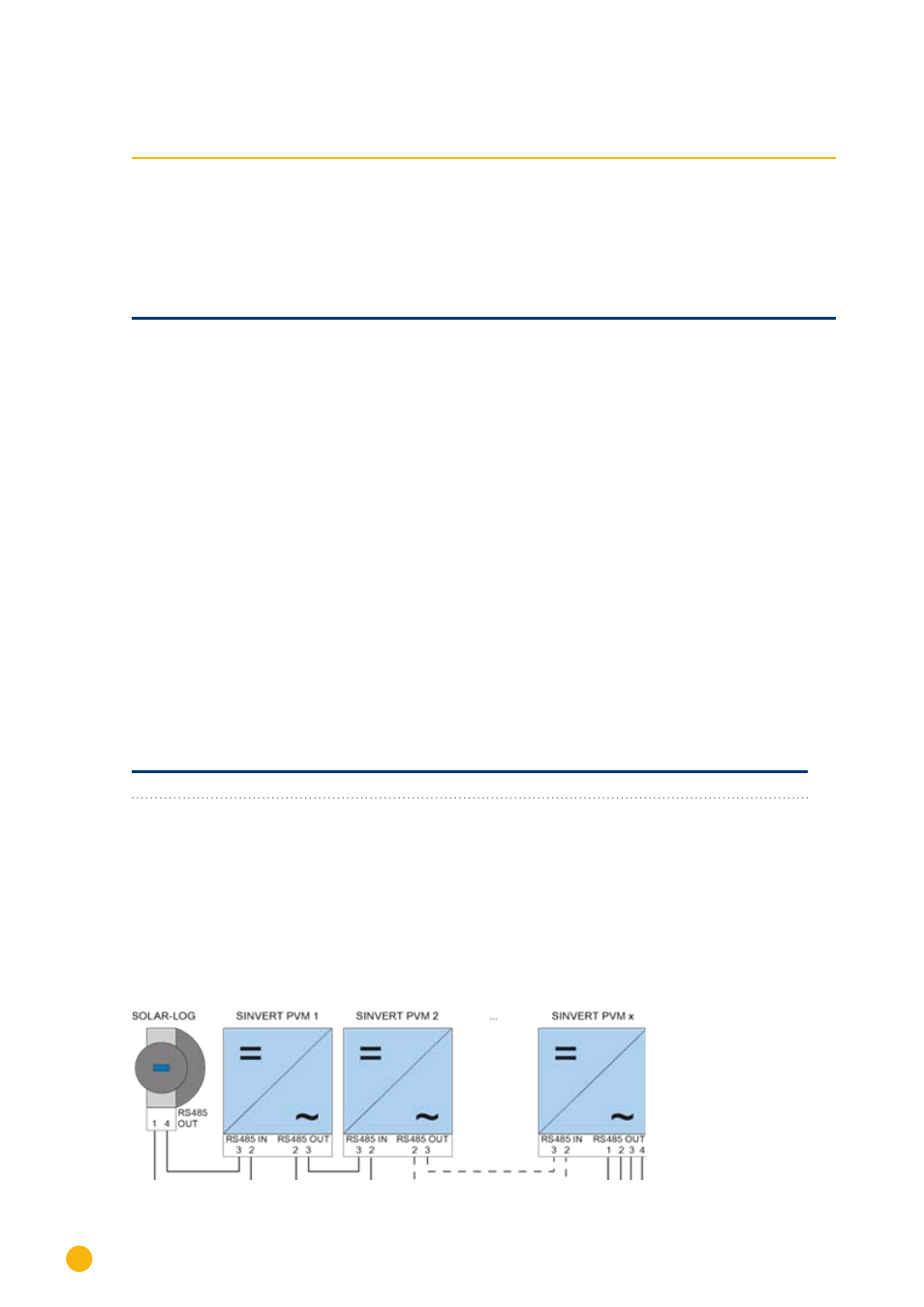

El siguiente gráfico muestra el esquema de conexión principal.
Figura 9: Interconectar los inversores Siemens
