Sunpower
Conexión Sunpower SPR-M-Modelos mediante PiggyBack RS485 especial
81�2 Conexión Sunpower SPR-M-Modelos mediante PiggyBack RS485 es-
pecial
Easy Installation
Terminación
Direcciona-
miento
Sensores RS485
Contadores
RS485
Interfaz
sí
puente
no
sí
sí
RS485
Se puede seleccionar en SMA
Resumen
•
Interfaz no integrada; incorpore el PiggyBack RS485 especial
•
Lugar de conexión: regleta de bornes en el interior del inversor, en el PiggyBack
•
No es preciso asignar ninguna dirección de comunicación.
•
Cableado de 4 polos
•
Pasos de trabajo
•
Desconectar el inversor y el Solar-Log™
•
Instalar el PiggyBack RS485 especial en el inversor
•
Cablear el inversor con el Solar-Log™
•
Interconectar los inversores
Instalar el PiggyBack RS485 especial en el inversor
Procedimiento
1.
Abra el inversor como se indica en las instrucciones del inversor
2. Coloque el PiggyBack con el conector múltiple inferior alineado a la izquierda en la placa de circui-
tos impresos de control del inversor (
Figura 3, izquierda
)
La inscripción “abajo” en la placa de circuitos impresos se debe poder ver en la parte inferior iz-
quierda (
Figura 3, derecha
).

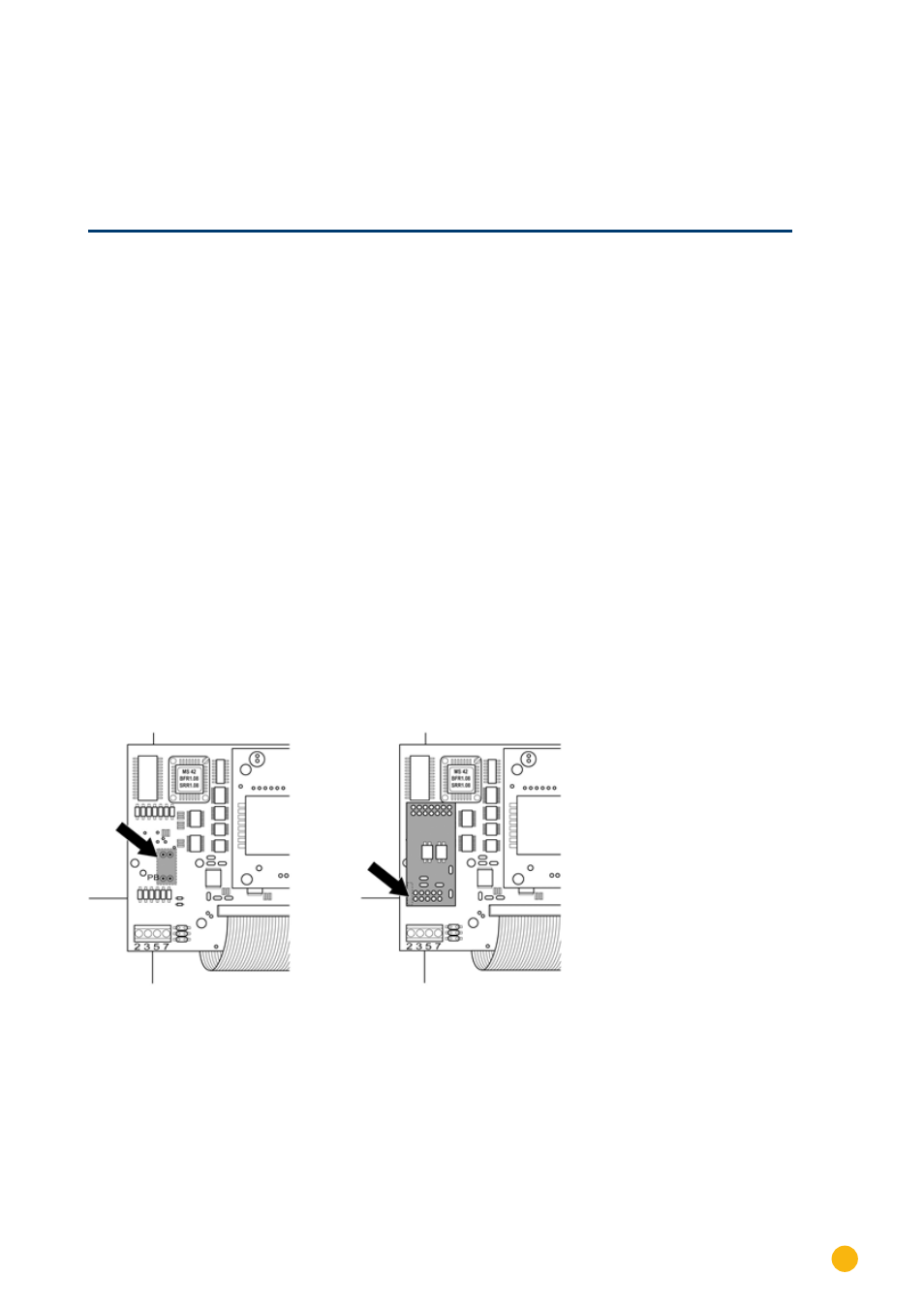

Figura 15:
Placa de circuitos impresos de control antes y después de la instalación del PiggyBack
Cablear el inversor con el Solar-Log™
•
El cableado se realiza mediante:
- cable de datos preconfeccionado (accesorio; no incluido en el contenido del embalaje)
o
- cable de datos de 4 hilos blindado confeccionado por su cuenta y conector de regleta de bornes.
