35
Albatech
Albatech APL Trifase 15 / 20

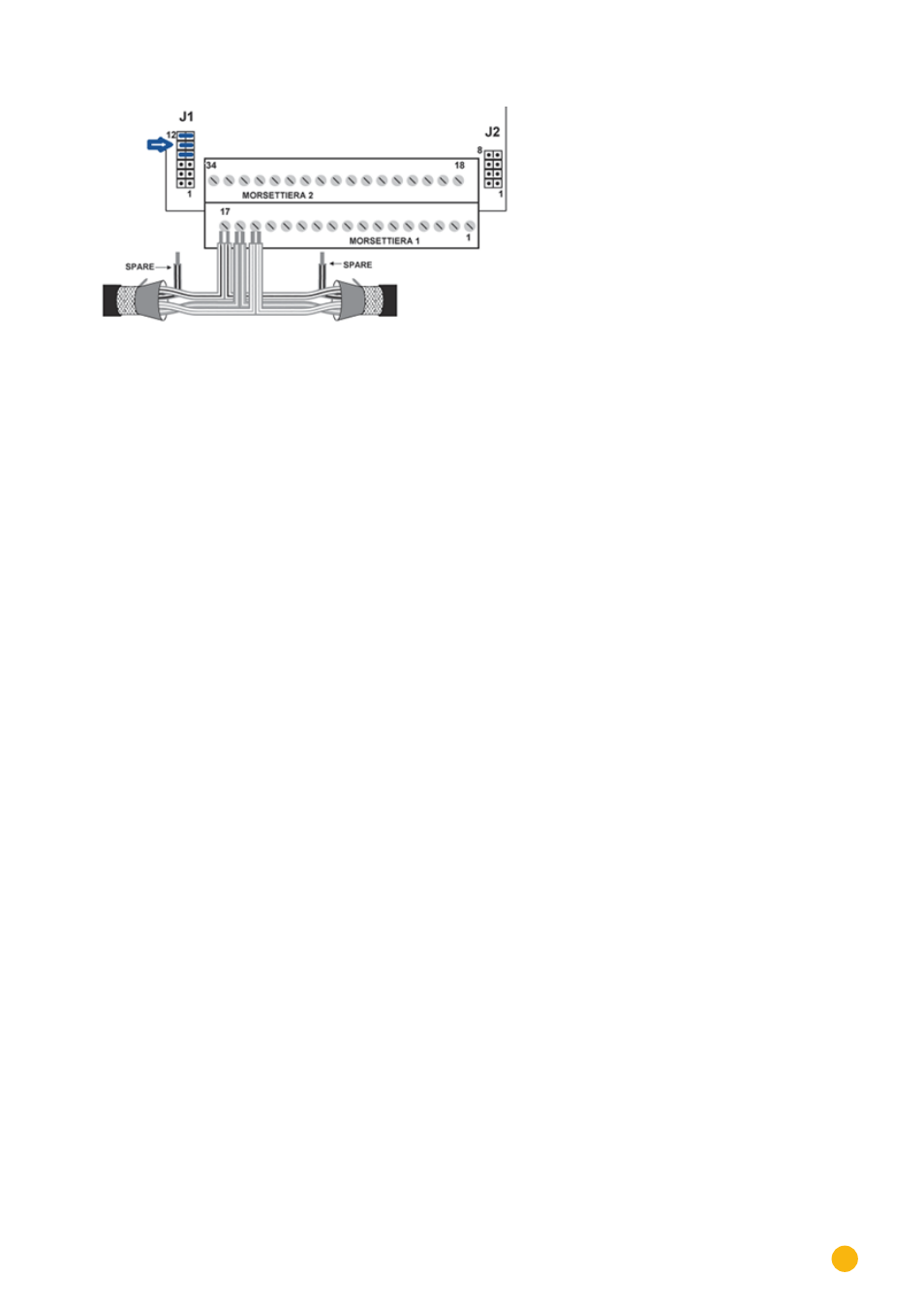

Figura 3: Regleta de bornes de Albatech APL
Procedimiento
1. Desconecte el inversor y el Solar-Log™
2. Desatornille la cubierta lateral conforme a las instrucciones del inversor
3. Pase los hilos desnudos por el orificio del cable del inversor
4. Para confeccionar por su cuenta la conexión por cable, siga el esquema siguiente:
Conector de regleta de bornes del Solar-Log™ Regleta de bornes del inversor
Borne Pin
► 1 (Data +) ► 15 (RS485 +)
► 3 (Masa) ► 17 (Masa)
► 4 (Data-) ► 16 (RS485 -)
5. Conecte el cable de datos a los bornes RS485+, RS485- y masa
6. Si sólo se desea conectar un inversor, es preciso establecer una terminación en éste
7. Para la terminación, coloque el puente de J1 en los pins 9 y 10
8. Atornille la cubierta del inversor
9. Inserte el conector de regleta de bornes en la interfaz RS485 del Solar-Log™
Interconectar los inversores
El cableado se realiza mediante:
•
cable de datos de 3 hilos blindado confeccionado por su cuenta
•
Lugar de conexión: regleta de bornes en el interior del inversor
Procedimiento
1. Desconecte el inversor y el Solar-Log™
2. Desatornille la cubierta lateral conforme a las instrucciones del inversor
3. Conecte el cable de datos a los bornes RS485+, RS485- y masa
4. Interconecte más inversores realizando el mismo procedimiento
5. Establezca una terminación en el primer y último inversor
6. Coloque el puente de J1 en los pins 9 y 10
7. Atornille la cubierta del inversor
8. Inserte el conector de regleta de bornes en la interfaz RS485 del Solar-Log™
