Gefran
Gefran
Procedimiento
1.
Abra el inversor como se indica en las instrucciones del inversor
2. Para confeccionar por su cuenta la conexión por cable, siga el esquema siguiente:
Conector de regleta de bornes del
Solar-Log™
Regleta de bornes en el inversor
Borne
Regleta de bornes de RS485 (TB3)
► 1 A/Data+
► Pin 1 ó 2 (puerto A) o pin 9 ó 10 (puerto B)
► 4 B/Data-
► Pin 3 ó 4 (puerto A) o pin 11 ó 12 (puerto B)
3. Si sólo se desea conectar un inversor, es preciso establecer una terminación en éste:
En el inversor, coloque el interruptor (puerto A interruptor S1 y puerto B interruptor S3) para la resis-
tencia final en "1".
4. Cierre el inversor.
5. Inserte el conector de regleta de bornes en la interfaz RS485 del Solar-Log™.

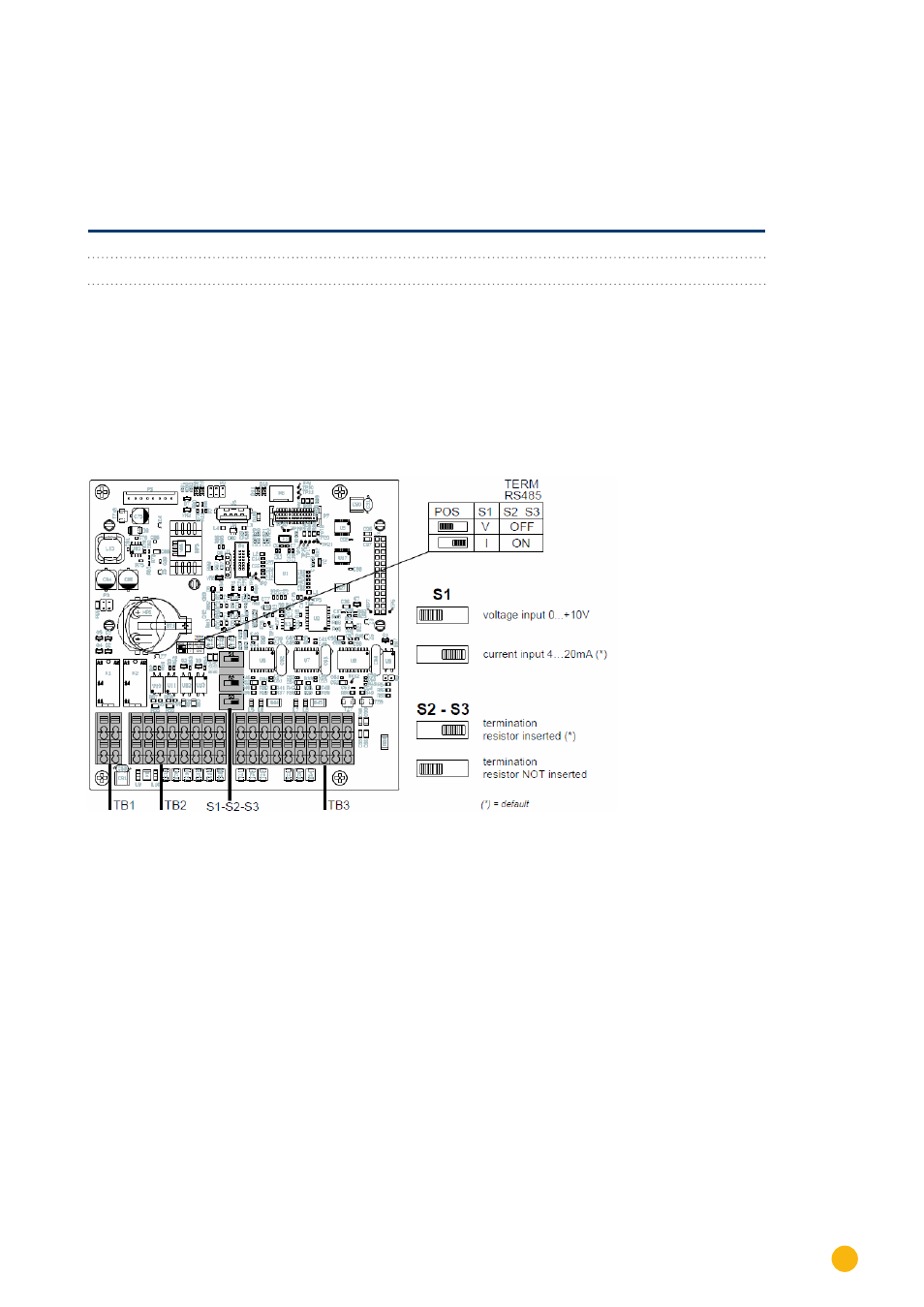

Figura 6:
Regleta de bornes de RS485 de Gefran y terminación
