7-INSTALACIÓN Y MONTAJE
Servicio técnico - Derechos reservados - Reproducción prohibida
Preste la máxima atención cuando se desplazan los paneles conectados con los cables relativos.
Los cables deben permanecer en zonas alejadas del calor o en zonas donde no puedan ser dañados por la extracción
eventual del producto.
Para un funcionamiento correcto haga pasar el cable flat y el cable del interruptor lejos entre ellos, con recorridos
diferentes.
No fuerce en ningún caso la introducción del conector.
No pliegue y/o retuerza los cables.
No modifique los conectores o los cables o los soportes de los paneles.

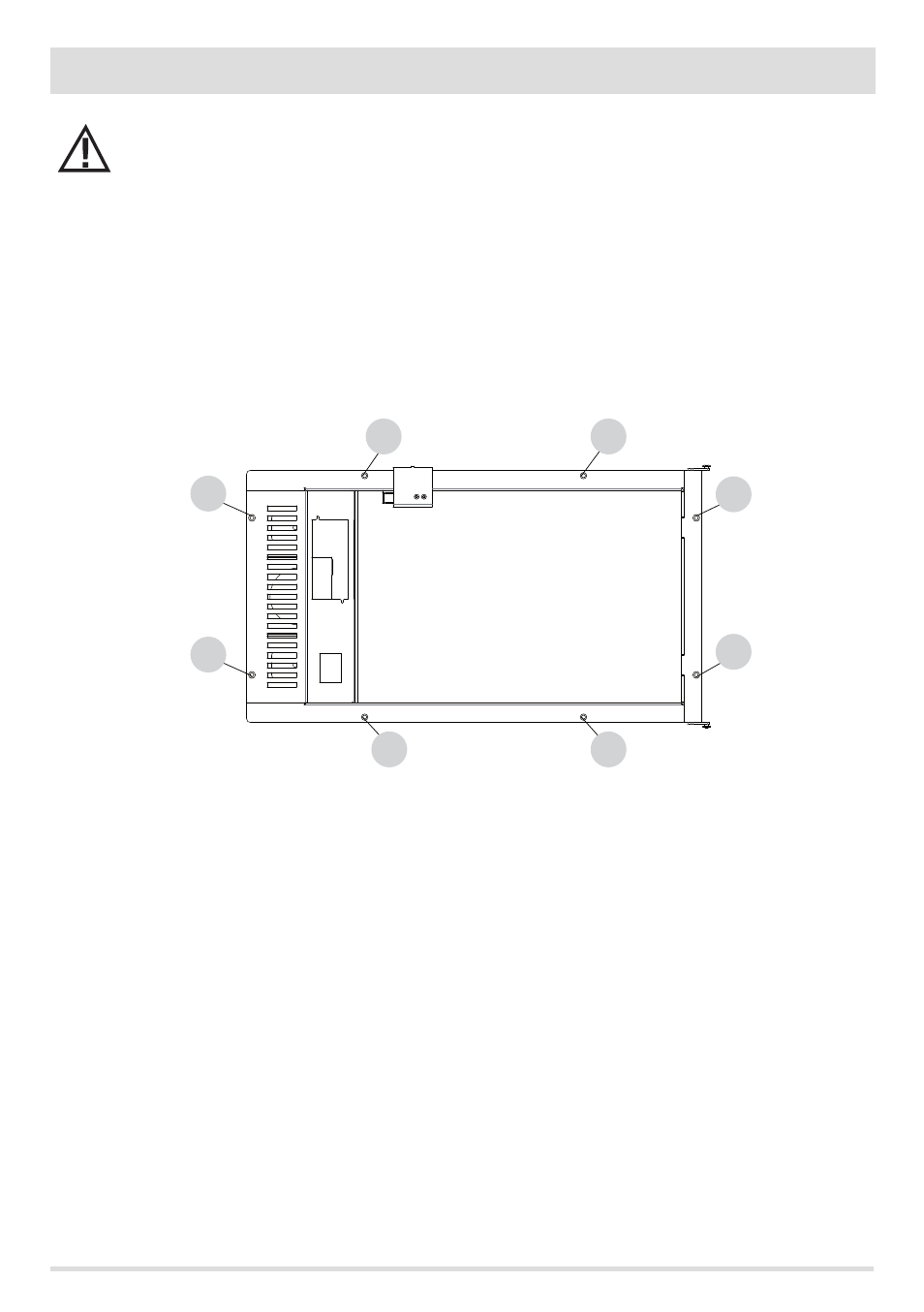

MONTAJE PUERTA
Una vez realizado el cableado eléctrico, antes de fijar definitivamente la puerta de la campana, realice una prueba de funcionamiento.
Si la prueba da resultado positivo, fije la puerta a la campana mediante cuatro tornillos, utilizando los cuatro orificios presentes en el
bastidor de la puerta misma marcados con la letra (B).
Los orificios marcados en los perfiles horizontales de la puerta (A) sirven en cambio para fijar el bastidor de la puerta al bastidor de la
rampa para fijar definitivamente los dos elementos conteniendo en el medio la pared de la campana.
Preventivamente en la campana es preciso realizar un orificio rectangular a una altura determinada según cómo ha sido instalado el
soporte opcional o cómo ha sido realizada la elevación en mampostería.
APERTURA/CIERRE DE LA PUERTA PELLET
La puerta está provista de un cierre a presión y por lo tanto no posee en absoluto manijas o empuñaduras.
Para abrir o cerrar la portilla, presiónela a la altura de la arista en alto a la izquierda. Con la simple presión la misma se enganchará o
desenganchará del dispositivo de cierre ubicado en el bastidor de la puerta.
