MCZ Vivo 90 Pellet Comfort Air - Manual (Página 26)

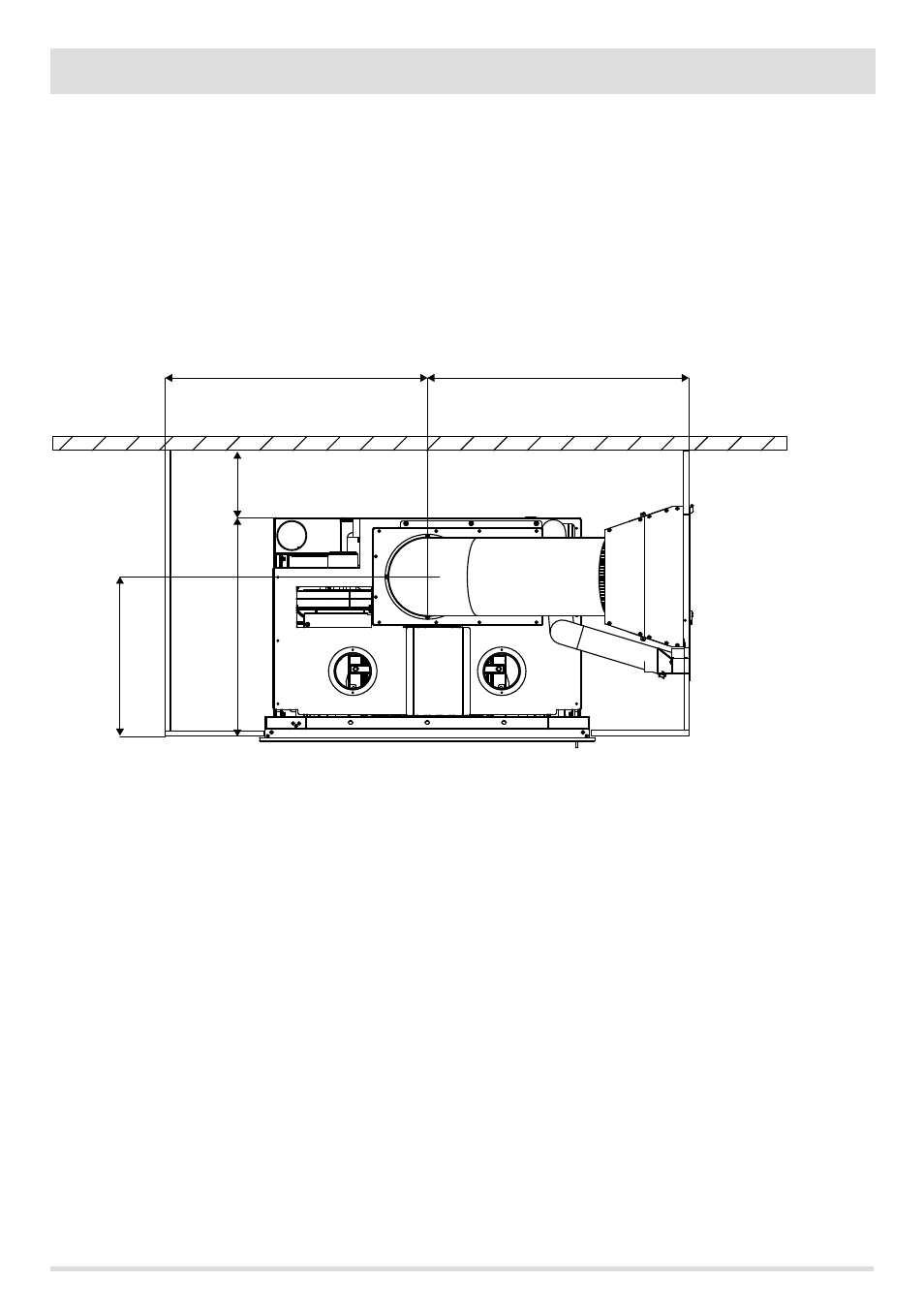

50 MIN.
590
431
800 MAX
705 MIN
800 MAX
705 MIN
24
7-INSTALACIÓN Y MONTAJE
FIJACIÓN A LA BASE DEL INSERTO
Es obligatorio anclar el producto a una superficie ya que durante las operaciones de mantenimiento anual por parte del técnico
autorizado, la cámara de combustión puede ser extraída de su alojamiento con la ayuda de dos guías extensibles.
Para fijar el inserto haga lo siguiente:
• La profundidad del inserto desde el interior del marco es de 590 mm.
• La distancia de seguridad desde el material combustible es de 50 mm
• Si desea instalar el producto con carga de pellet frontal, es suficiente dejar un mín de 50 mm en la parte trasera del producto (distancia
de seguridad en caso de material inflamable) mientras que si se instala la carga de pellet lateral es posible dejar igualmente 50 mm
en la parte posterior pero en este caso debe inclinar los tubos tanto del aire comburente como de la carga. Esto porque de otro modo
no se logra fijar la puerta a la pared.
Cualquiera sea la elección de carga (frontal o lateral) proceda de la siguiente manera:
• Quite el marco de compensación C (vea apartado especifico).
• Desenrosque los tornillos de debajo (B) del marco.
• Entonces extraiga la máquina y sepárela de su soporte (D).
• Ubique el soporte (D) distante 50 mm MÍN. de la pared.
• Con los tornillos que se le suministran fije el soporte (D) a la base (E) procurando que la superficie de anclaje del soporte (D) y de la
pared estén perpendiculares.
• Vuelva a colocar la máquina en el soporte (D), vuelva a introducir los tornillos (B) comprobando que el soporte esté bien sujeto para
garantizar el funcionamiento del producto.
Es muy importante asegurarse de que se respetan las medidas de la base del producto, preste mucha atención a que la
superficie de anclaje del soporte y la pared se encuentren perpendiculares. Asegúrese además, de que los tornillos sujeten
bien la máquina al soporte.
