MCZ Vivo 90 Pellet Comfort Air - Manual (Página 30)

875
490
N R
B M
28
7-INSTALACIÓN Y MONTAJE

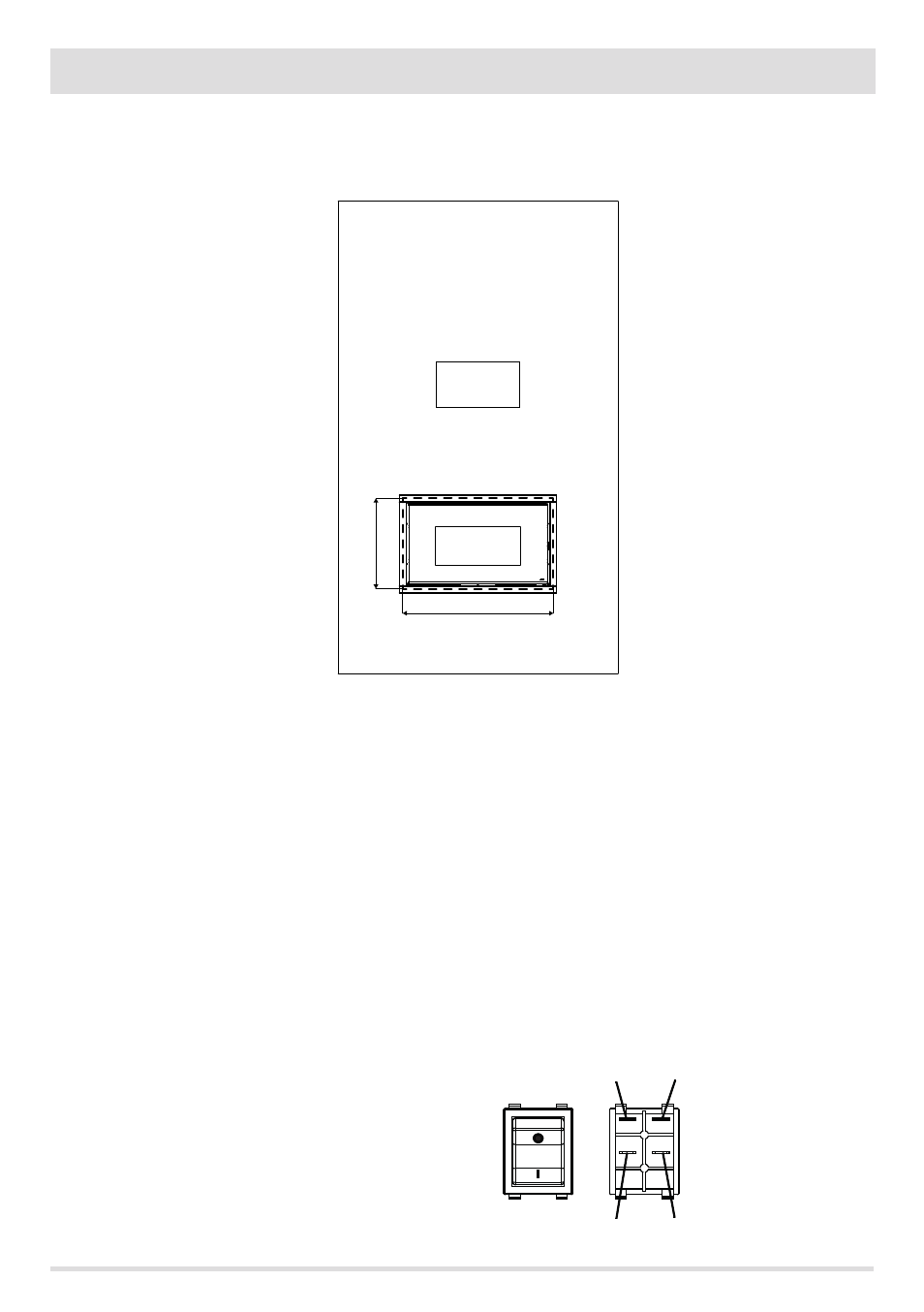

ORIFICIO DE INTRODUCCIÓN DEL PRODUCTO
El orificio que se debe realizar en la pared es de 875*490 mm. Estas medidas le permiten al marco cubrir la fisura que permanece entre el
producto y el orificio y además permiten la extracción del producto en caso de mantenimiento y/o sustitución de piezas.
MONTAJE FRONTAL DE LA RAMPA
En caso de que se decida ubicar el tubo frontalmente realice lo siguiente:
• Conecte el tubo suministrado al producto prestando atención a que esté girado frontalmente, y fíjelo con la abrazadera.
• Conecte el tubo en la boca de la estructura de la puerta mediante la abrazadera suministrada.
• Ubique la tubería de manera de que sea accesible una vez que el revestimiento esté terminado y de manera de poder fijar la
estructura de la puerta al orificio preparado en la pared del revestimiento en cuestión.
• Para el montaje de la puerta exterior, que se realiza solo una vez que el revestimiento está completo, remítase al apartado específico.
CONEXIÓN INTERRUPTOR Y PANEL DE MANDOS
El panel de mandos y el interruptor ya han sido montados en la puerta de carga pellet y ya han sido conectados a los respectivos cables
por el fabricante. Tome el cable del interruptor y conéctelo a la toma que se encuentra en la parte posterior del producto.
El cable del panel de mandos debe en cambio estar conectado a la tarjeta eléctrica en la posición 1.
Para fijar el interruptor a la puerta de carga del pellet debe desconectar los cables momentáneamente. Vuelva a conectar los cables a los
bornes correspondientes como se indica en la figura.
N = NEGRO
R = ROJO
B = AZUL
M = MARRÓN
