7-INSTALACIÓN Y MONTAJE

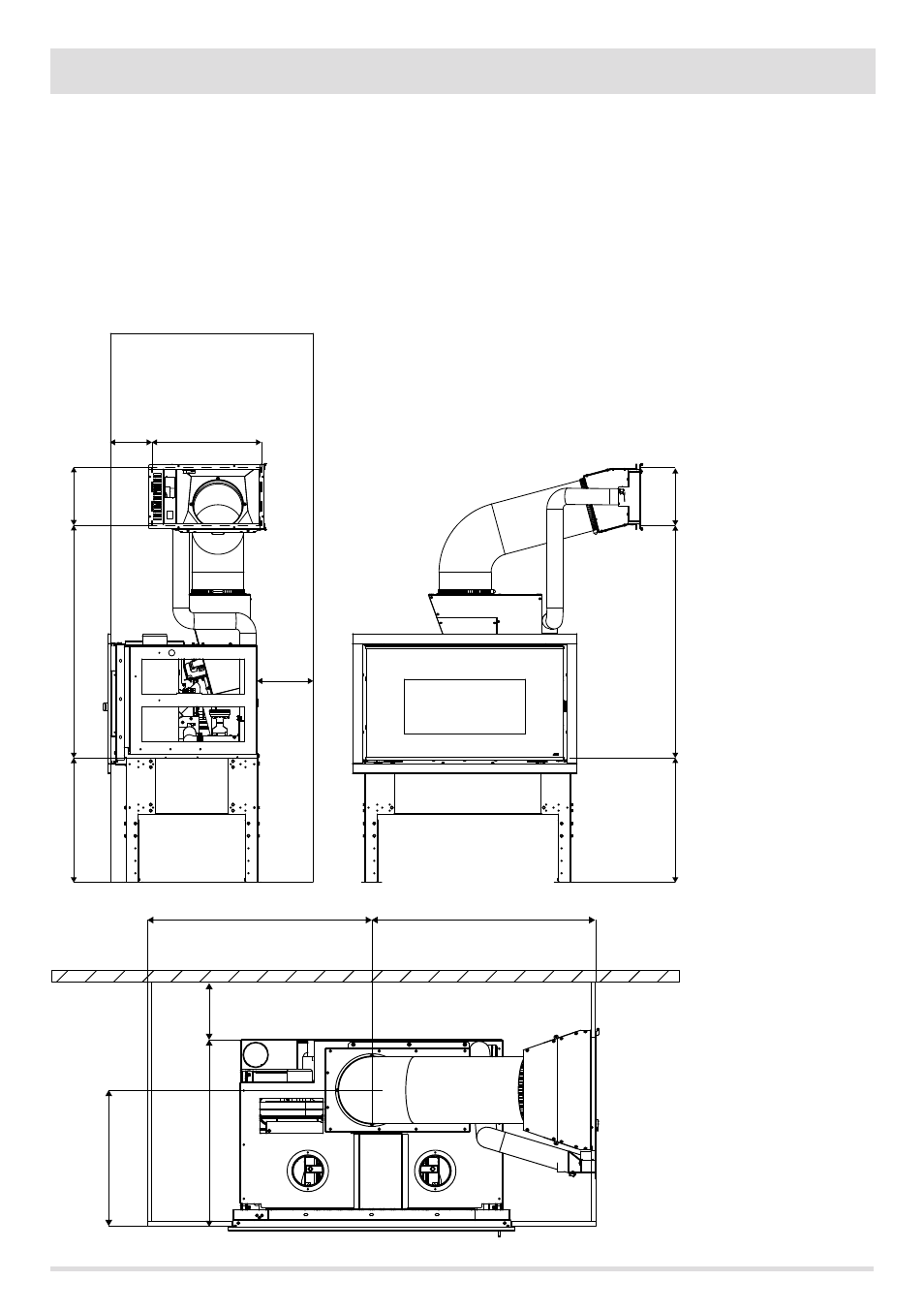

MONTAJE LATERAL DE LA RAMPA
En caso de que se decida ubicar la rampa lateralmente, la distancia del eje de la máquina a la pared debe ser como máximo 80 cm (figura
al lado).
Para ubicar la rampa haga lo siguiente:
• Conecte el tubo suministrado al Vivo 80 Pellet prestando atención a que esté girado lateralmente, y fíjelo con la abrazadera.
• Conecte el tubo (en la parte alta) en la boca de la estructura de la puerta mediante la abrazadera suministrada.
• Ubique el tubo con la estructura de la puerta de modo tal que, una vez realizado el revestimiento, se pueda atornillar y fijar a la pared
del revestimiento a la altura del orificio realizado para su introducción.
• Para el montaje de la puerta exterior remítase al apartado específico, dado que esta operación se realiza solo con el revestimiento
completo.
MONTAJE DE LA RAMPA LATERAL
*ALTURA MÍNIMA DEL SOPORTE
OPCIONAL
