7-INSTALACIÓN Y MONTAJE
Servicio técnico - Derechos reservados - Reproducción prohibida
CANALIZACIÓN DE SALIDA DEL AIRE CALIENTE
El producto tiene la posibilidad de distribuir el aire caliente según el método de la Convección forzada mediante el uso de un kit de
ventilación forzada (suministrado).
Existe la posibilidad de tener el producto con dos tipos de kits:
• Comfort Air Slim.
• Comfort Air Basic.
Las principales características de los dos kits son:
• Kit Comfort Air Slim - difusor multi 12, canalización de 60 mm de diám. y motor entre inserto y difusor.
• Kit Comfort Air Basic - difusor multi 20, canalización de 100 mm de diámetro y motor ubicado detrás del difusor.
Según el kit elegido es posible aplicar otros tipos de difusores opcionales.
Para la instalación se reenvía al manual específico en el interior del kit.
En el ambiente de instalación será oportuno prever una toma de aire con el objetivo de garantizar el aire para la combustión.

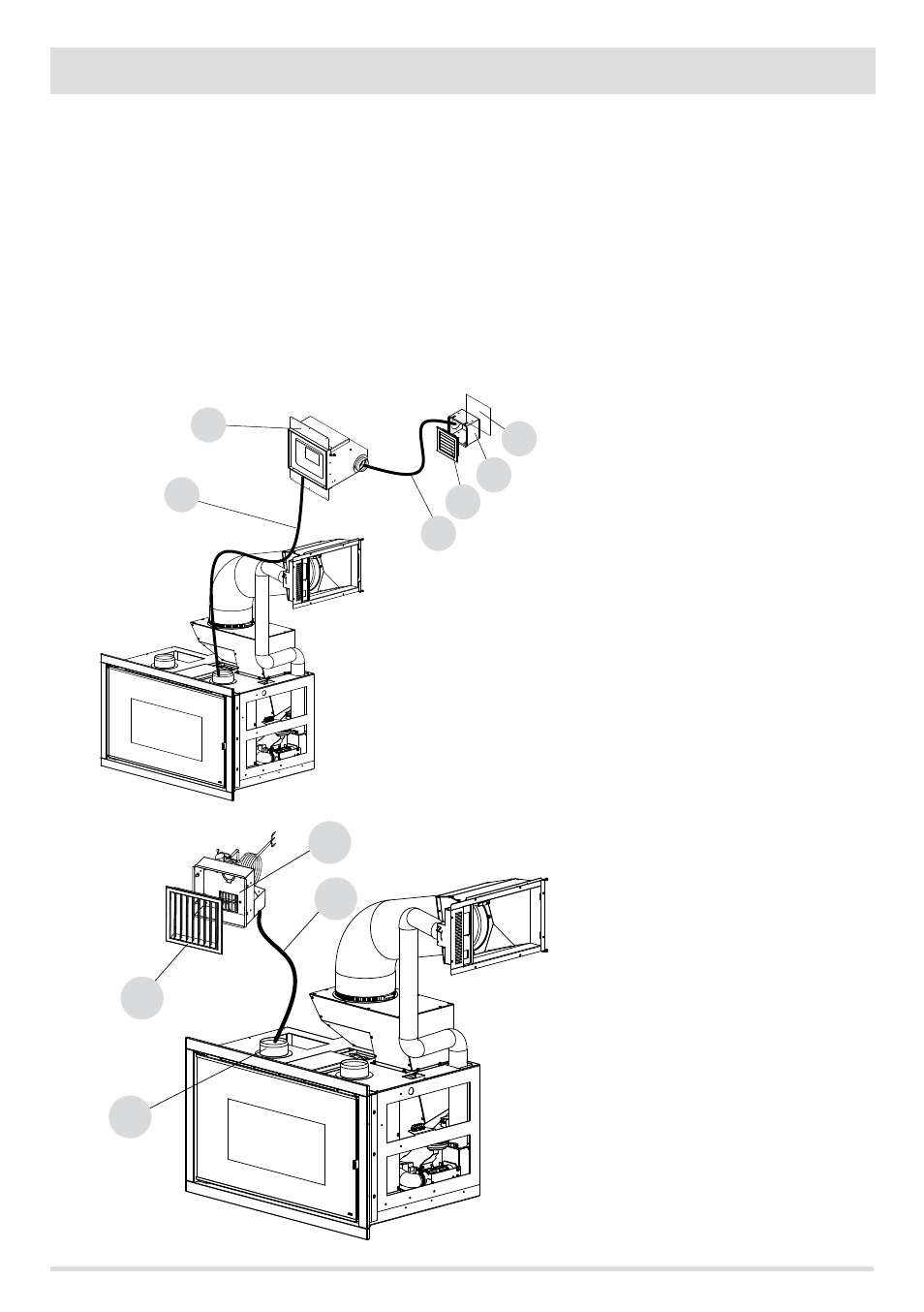

EJEMPLO DE INSTALACIÓN DEL KIT COMFORT
AIR BASIC
1 - DIFUSOR MULTIDIRECIONAL
2 - GRUPO VENTILADOR
3 - TUBO D.100
4 - BRIDAS DE CONEXIÓN DEL TUBO D.100
EJEMPLO DE INSTALACIÓN DEL KIT
COMFORT AIR SLIM
1 - DIFUSOR MULTIDIRECIONAL
2 - CHASIS DEL DIFUSOR
3 - AGUJERO EN LA PARED 103*103
4 - KIT VENTILADOR
5 - TUBO D.60
6 - TUBO D.100
