22
7-INSTALACIÓN Y MONTAJE
CONEXIÓN ELÉCTRICA DE LOS VENTILADORES
En el kit suministrado se proporcionan 2 cables de silicona de 2,5 metros para el cableado de los ventiladores. Empiece cableando como
se indica a continuación:
En la posición 2 conecte el hilo amarillo/verde mientras en la posición 1 conecte los otros dos hilos (no importa con qué secuencia de
colores porque los ventiladores no tienen polarización) (fig.7).
Enroscado en el montante de la estructura, en la parte alta se encuentra el tablero de bornes en el cual se deberán cablear los cables del
ventilador (fig.8). Conecte los dos cables de puesta a tierra de los ventiladores en el primer borne de la izquierda (T). Conecte los dos cables
que quedan procedentes del ventilador de la IZQ, con los bornes cableados con los cables blancos (B). Conecte los dos cables que quedan
procedentes del ventilador de la DER con los bornes cableados con cables violeta (V).
¡IMPORTANTE!
El cable de conexión del ventilador es de material silicónico para que pueda soportar las altas temperaturas. En
caso de que se hagan prolongaciones del cable (de más de 2,5 m) igualmente cada vez, debe asegurarse de que el
cable no toque las partes calientes del monobloque y los tubos de conexión del aire dentro del revestimiento o de la
estructura.

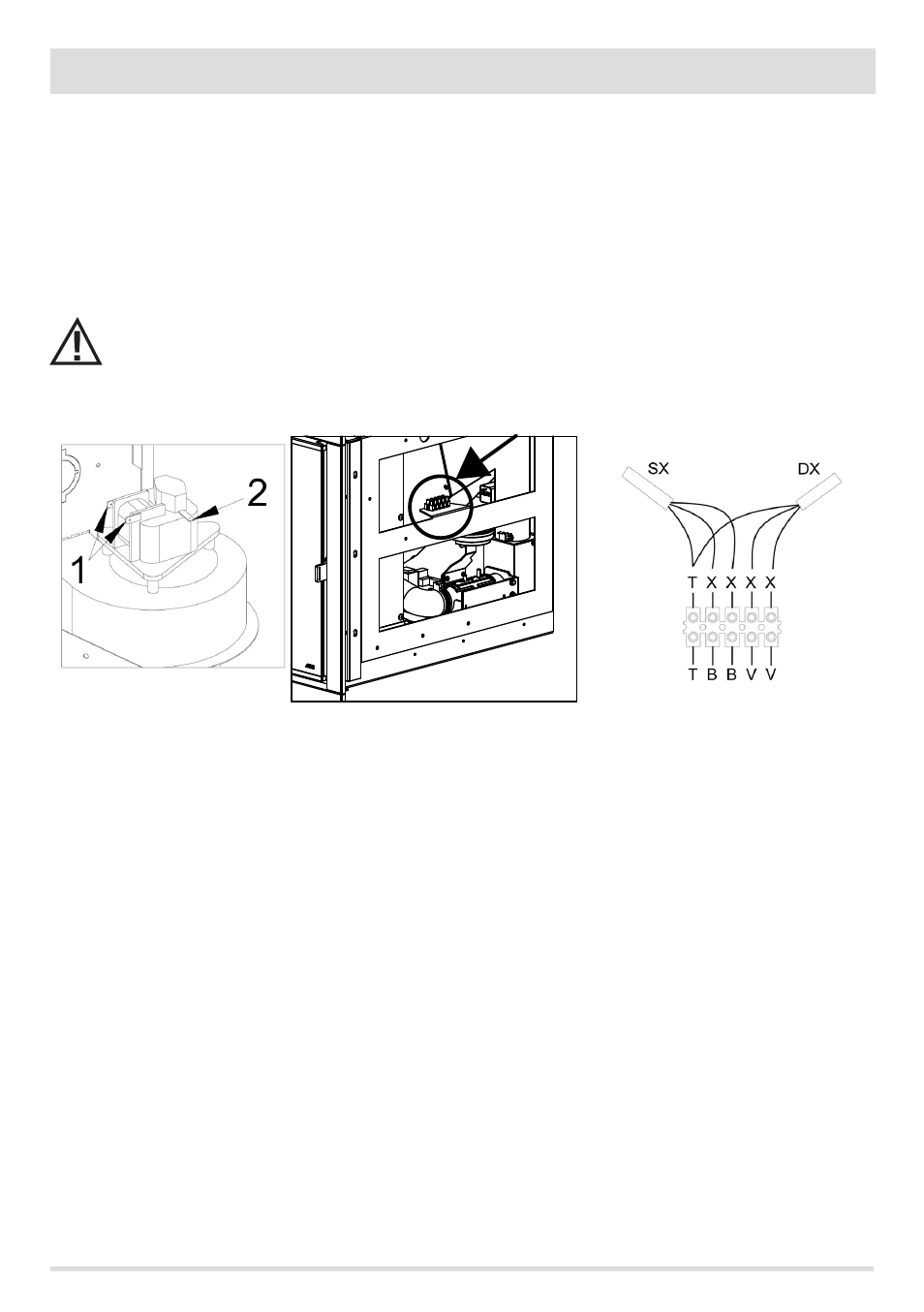

FIGURA 7– POSICIÓN DE LOS BORNES DE LOS
VENTILADORES
FIGURA 8– POSICIÓN DE LOS CABLES EN EL TABLERO
DE BORNES
FIGURA 7– POSICIÓN DE TABLERO DE BORNES
