Conexión del cable de datos RS485 en el Sunny Central 500HE / Sunny Central 560HE
Conexión de los cables de datos del Team
En instalaciones fotovoltaicas con inversores conectados en Team, el puerto COM1 también sirve
para la comunicación entre ambos Sunny Central Control.
Con conexión Team la terminación se realiza en el Sunny Central Control. En instalaciones Team los
Sunny Central Control se suministran terminados.

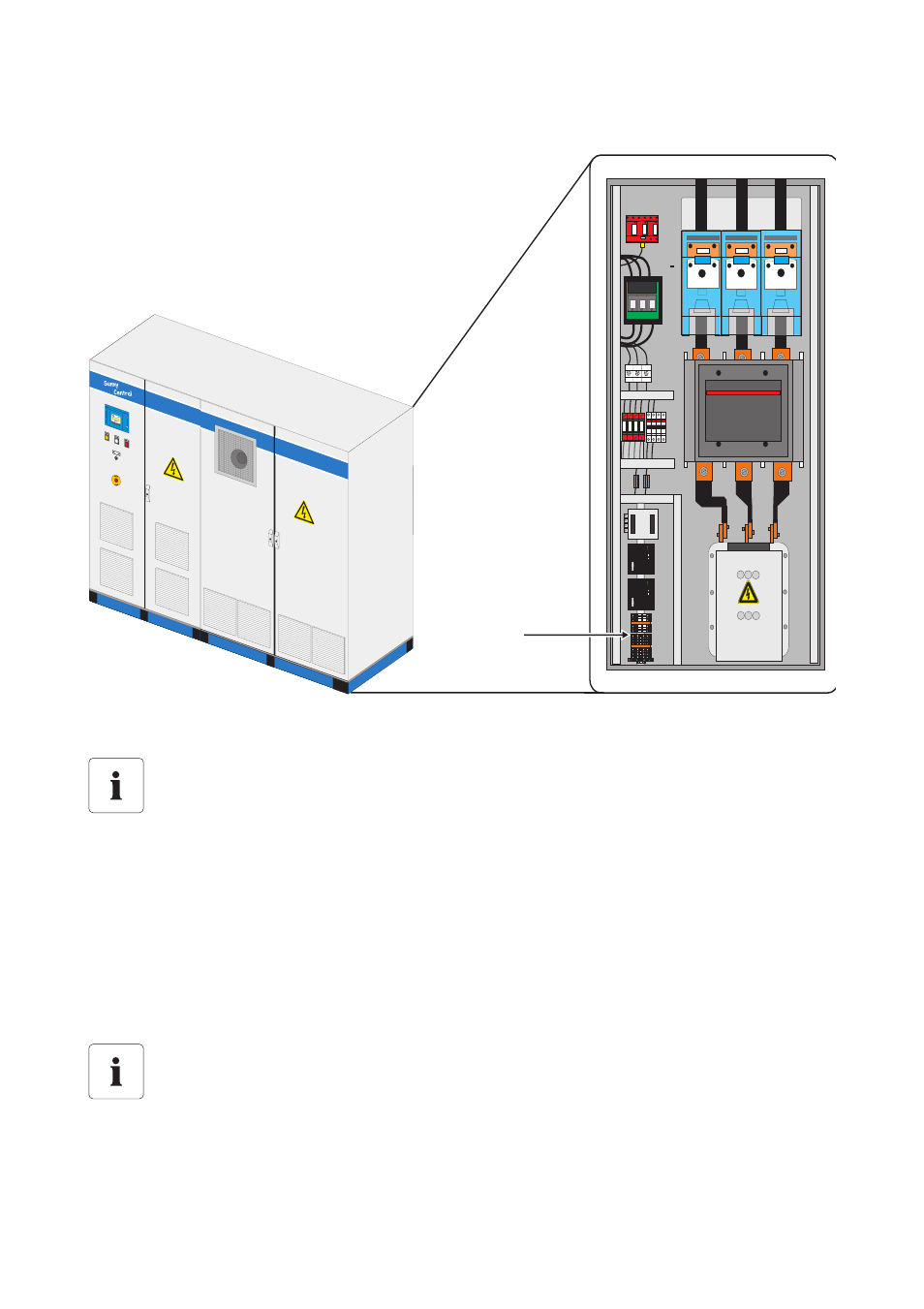

A Conexión: Bus RS485 para la monitorización de la corriente String
Posición del subgrupo de hubs
La posición exacta del subgrupo de hubs varía en función del tipo de Sunny Central.
Mediante la designación de los medios de producción (BMK) y el esquema de conexiones
suministrado puede determinar con exactitud la ubicación de los hubs así como también
de la interfaz NET.
Terminación en el Sunny Central Control
Si se realiza una conexión Team deberá retirar el puente en el hub (RS485 OUT) y
sustituirlo por el cable CAT5 incluido en el paquete adicional. La terminación se realiza
entonces en el Sunny Central Control.
