Conexión eléctrica SMA Solar Technology AG
54 SC125_560HE-IES083220 Instrucciones de instalación
1. Introduzca las barras colectoras EriFlex (incluidas en la entrega) por arriba en el armario de
CA.
2. Conecte las barras colectoras EriFlex al seccionador para ruptura de carga en el armario de
CA.
3. Conecte el cable de CA desde el exterior a las barras colectoras EriFlex.

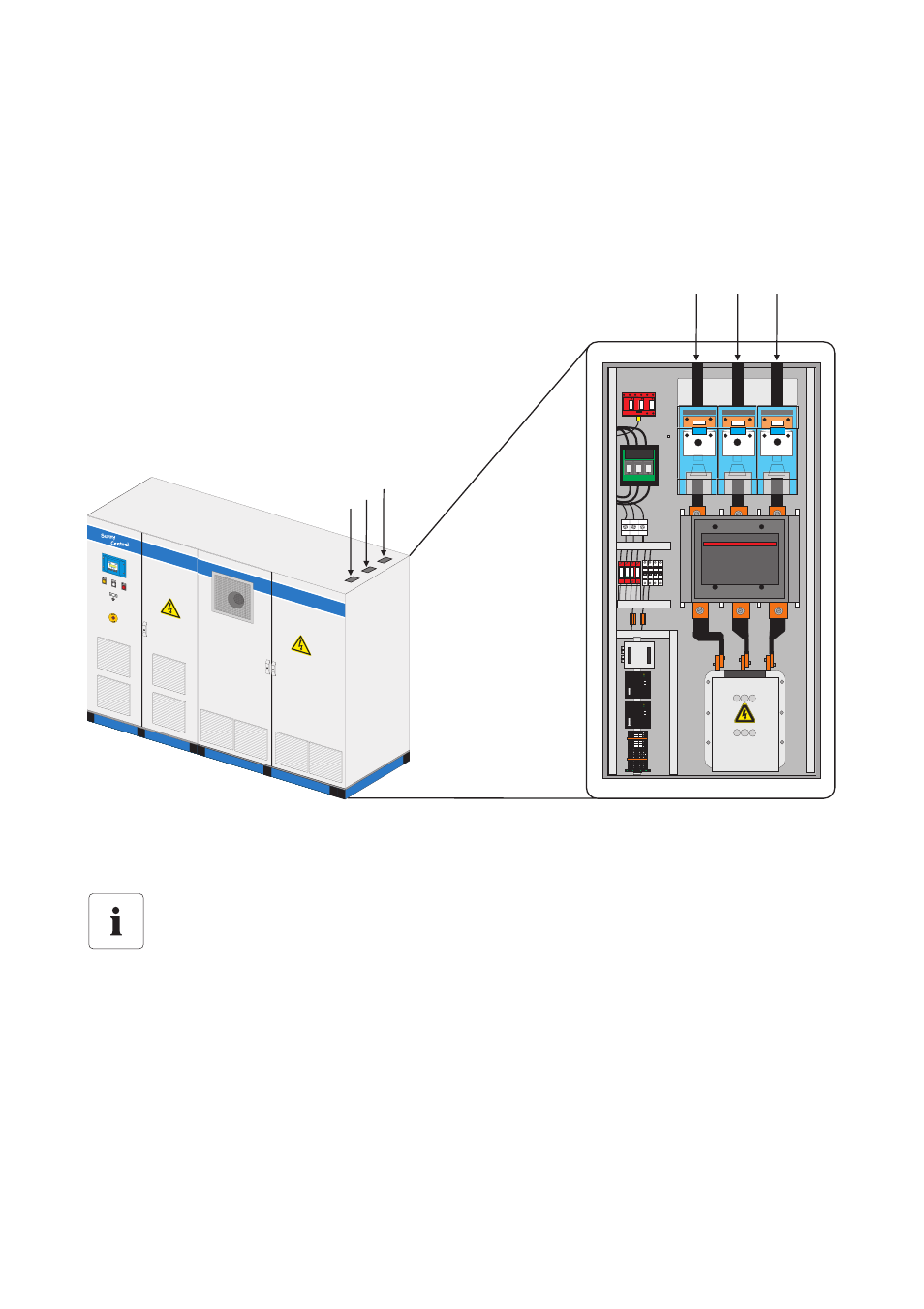

A Barras colectoras EriFlex en el Sunny Central
B Aberturas para las barras colectoras EriFlex en la parte superior del armario de distribución
Conexión de CA de los Sunny Central 500HE / Sunny Central 560HE
La conexión de CA a red del Sunny Central del tipo 500HE y 560HE debe realizarse
obligatoriamente en las barras colectoras EriFlex suministradas de fábrica.
L1 L2 L3
L2 L3 L1
L2 L3 L1
A A A
B B
B
