Conexión eléctrica SMA Solar Technology AG
52 SC125_560HE-IES083220 Instrucciones de instalación

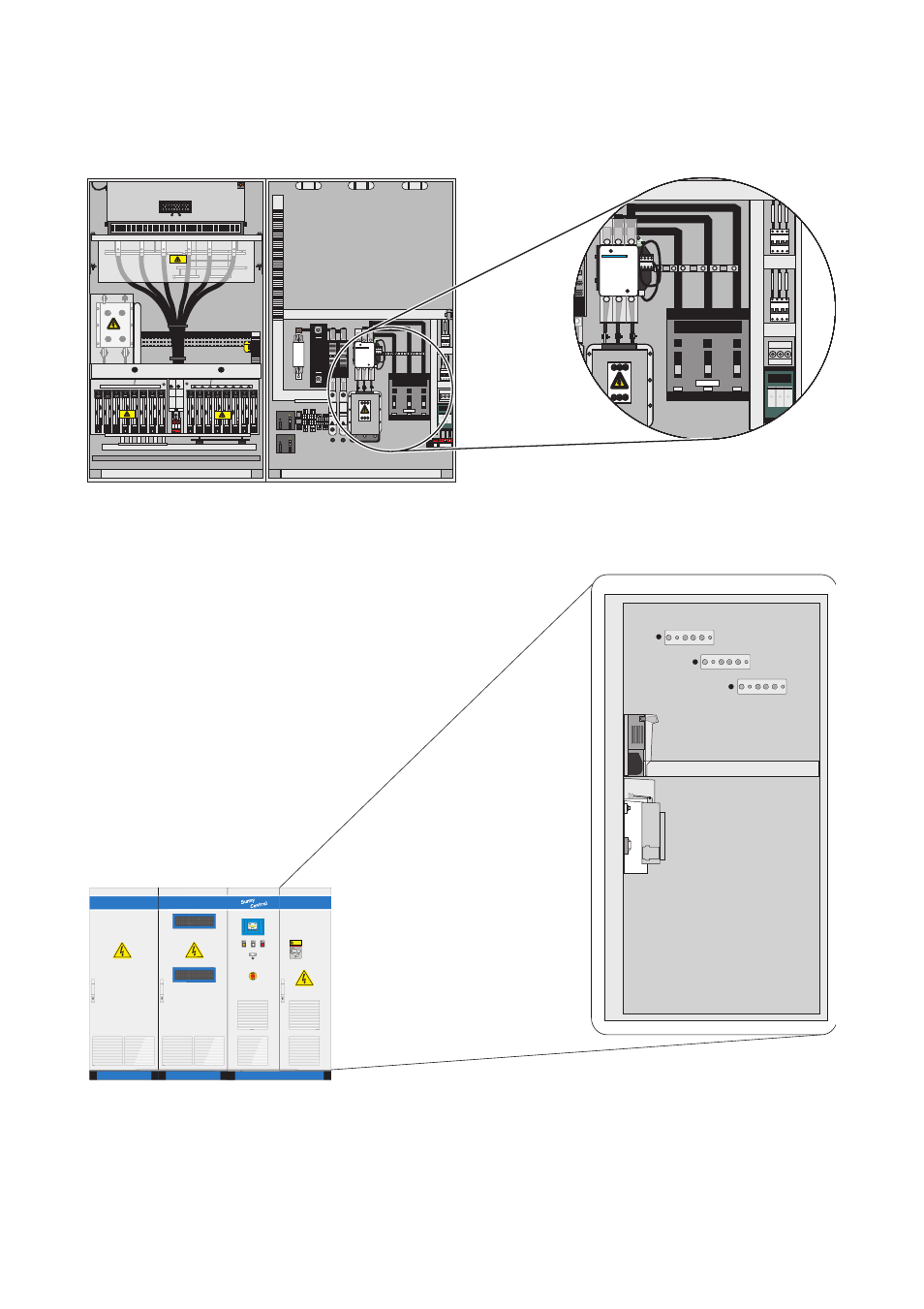

Conexión de CA a red IT en el seccionador para ruptura de carga en el armario del
Sunny Central 250HE, introducción de los cables por la parte inferior del inversor
Conexión a red de CA para red IT a barras colectoras de cobre mediante un seccionador para
ruptura de carga en el armario de CA del Sunny Central 350HE. Introduzca el cable por arriba en
el inversor.
Conexión a red de CA para red IT a barras colectoras EriFlex en el exterior del armario de CA del
Sunny Central 500HE und 560HE.
L2 L3 L1
L1 L2 L3
L+ L-
L-
L-
L+ L-
L+ L-
L+ L-
L+ L-
L+ L-
Achtung!
Bei ausgeschaltetem
Hauptschalter
unter Spannung
L1
L2
L3
