SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SC125_560HE-IES083220
37
5.1.4 Líneas de mando del bloque de bornes de interconexión
La mayoría de las líneas de mando que deben ser conectadas entre los armarios de distribución se
conectan sencillamente mediante clavijas a los bloques de bornes de interconexión. Los bloques de
bornes de interconexión se encuentran en el armario de CA sobre la placa de montaje orientada al
armario de CC / inv. En cada haz de cables a conectar está indicado su destino.

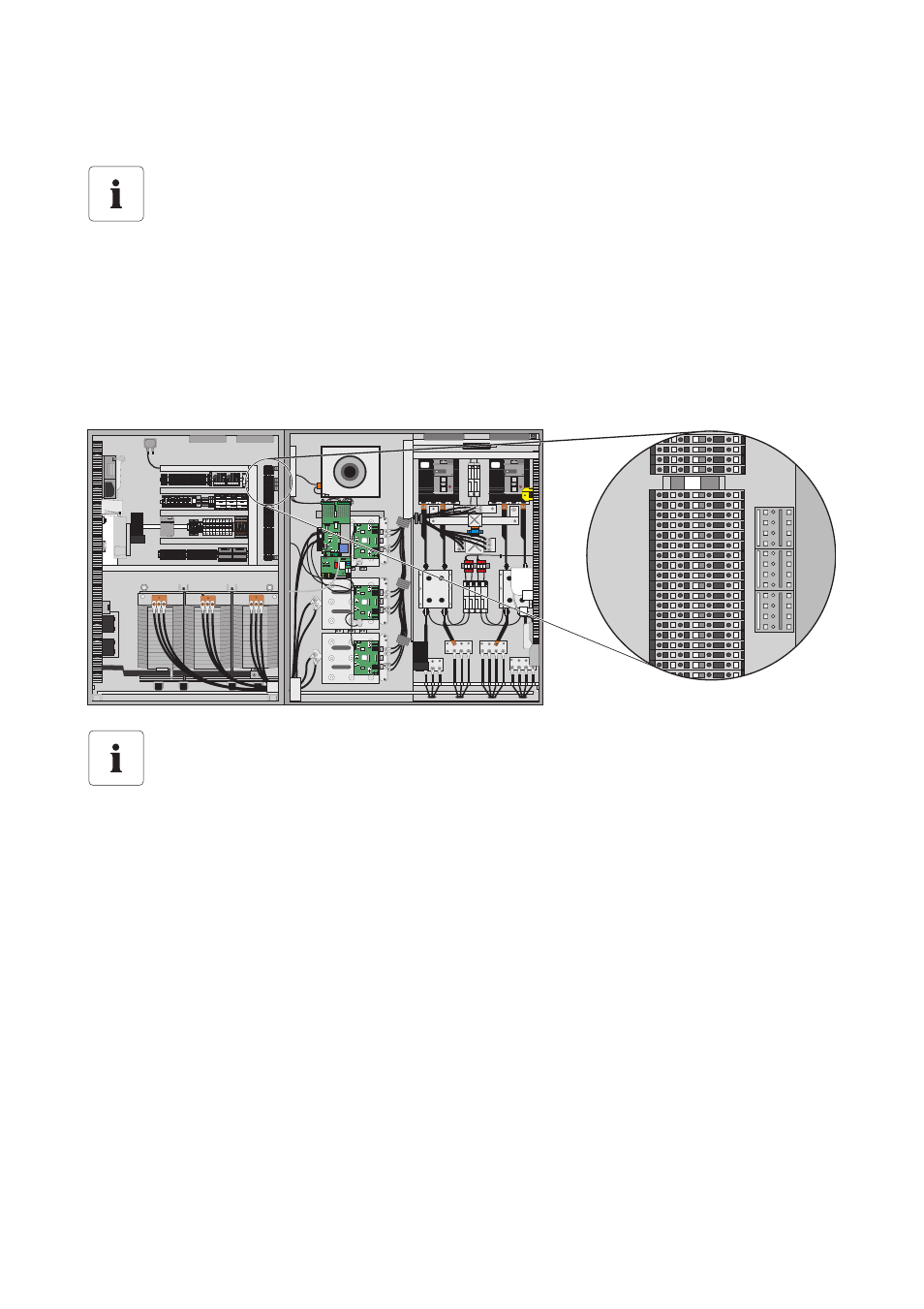

Ejemplo de bloques de bornes de interconexión entre los armarios de distribución del
Sunny Central 500HE
Prueba del cableado
¡Observe el orden de conexión y los colores correctos de los conductores de los cables al
conectar las líneas de mando! Las clavijas están numeradas.
Posición de los bloques de bornes de interconexión
Puede determinar la posición exacta de los bloques de bornes de interconexión mediante
la designación de los medios de producción (BMK) y el esquema de conexiones
suministrado.
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
M3-810
M3-810
L+
L-
L+
L-
