5.1.6 Líneas de mando internas del componente de potencia
Las líneas de mando X8 y X9 del armario de CA se conectan a la placa de control en el componente
de potencia. La placa de control también cuelga de cabeza en el componente de potencia. En los
armarios de distribución de los Sunny Central del tipo 500HE y 560HE se hallan sobre el
componente de potencia que se encuentra más arriba. Los dos conectores verdes de
2 polos X8 y X9 se conectan a los conectores correspondientes.

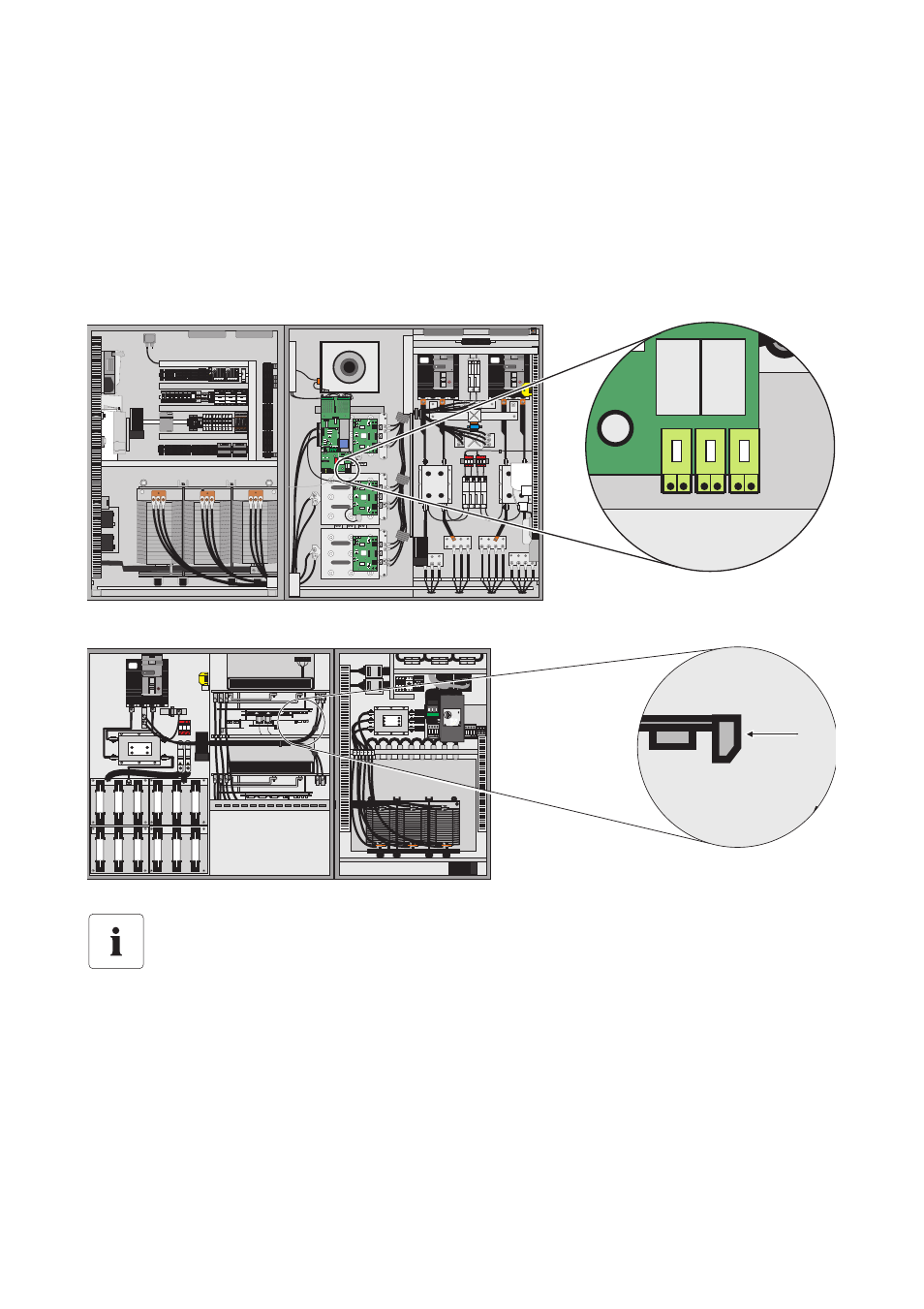

Conexión de la línea de mando interna en el Sunny Central 500HE
Conexión de la línea de mando interna en el Sunny Central 350HE
Posición de los bornes de conexión de la línea de mando
Mediante la designación de los medios de producción (BMK) y el esquema de conexiones
suministrado puede determinar con exactitud la ubicación de los bornes de conexión.
