5.1.3 Conexión a tierra (PE) entre los armarios de CA y
CC/inversor
Los carriles de toma a tierra (PE) de los armarios de distribución individuales se encuentran debajo,
en las partes laterales. Ambos carriles deben conectarse entre sí mediante el puente de tierra
prefabricado y ya conectado en uno de los armarios, en el montaje de los dos armarios de inversor.

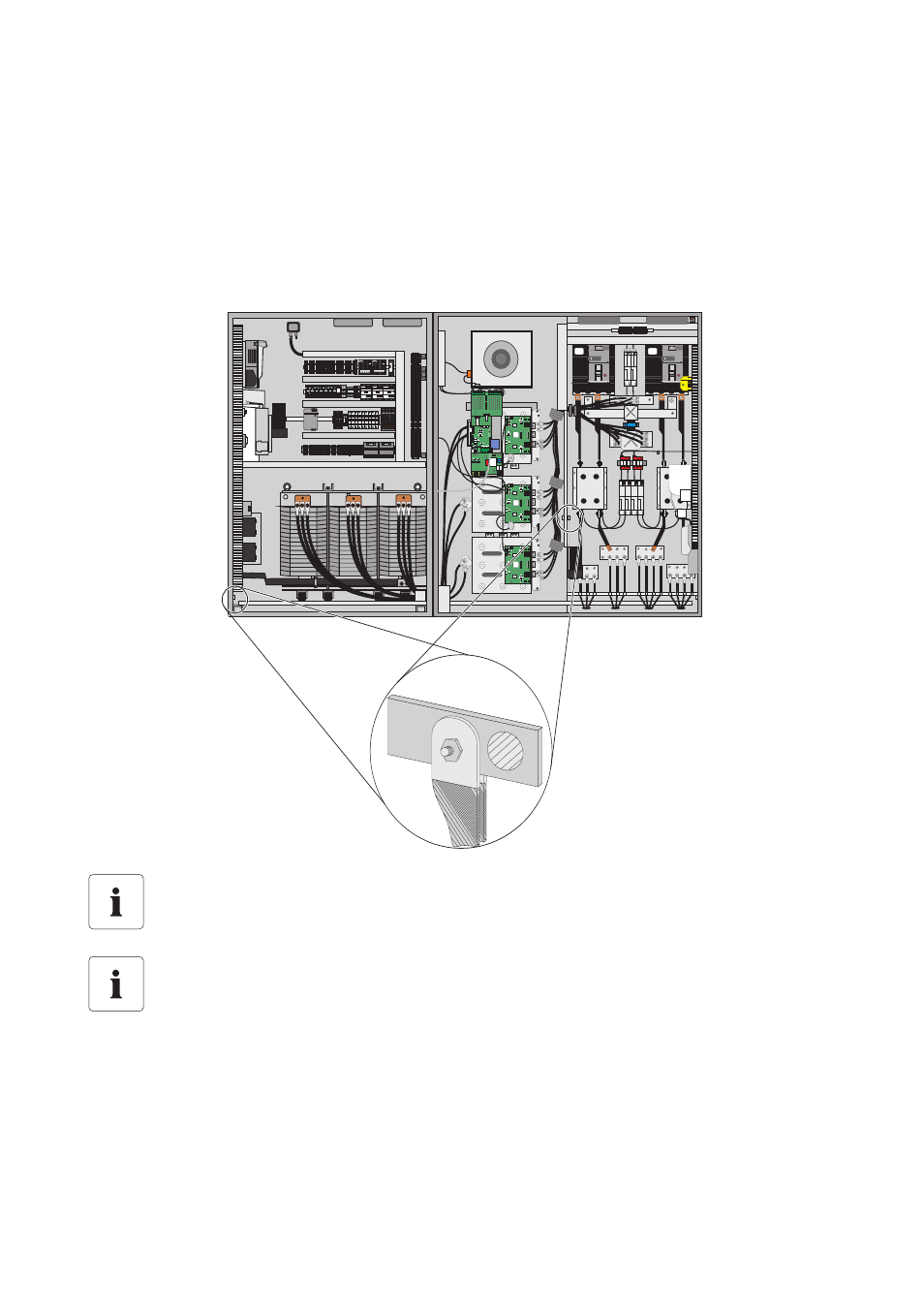

Ejemplo de conexión a tierra (PE) entre los armarios de distribución del Sunny Central 500HE
Verifique la conexión a tierra
¡Asegúrese de apretar bien los tornillos en la conexión a tierra!
Posición del carril de toma a tierra (PE)
La posición exacta del carril de toma a tierra (PE) se encuentra, dependiendo del tipo de
modelo, en algunos armarios de distribución detrás de la barra de seguridad en el armario
de CC o detrás del transformador en el armario de CA. Mediante la designación de los
medios de producción (BMK) y el esquema de conexiones suministrado puede determinar
con exactitud la ubicación del carril de toma a tierra (PE).
