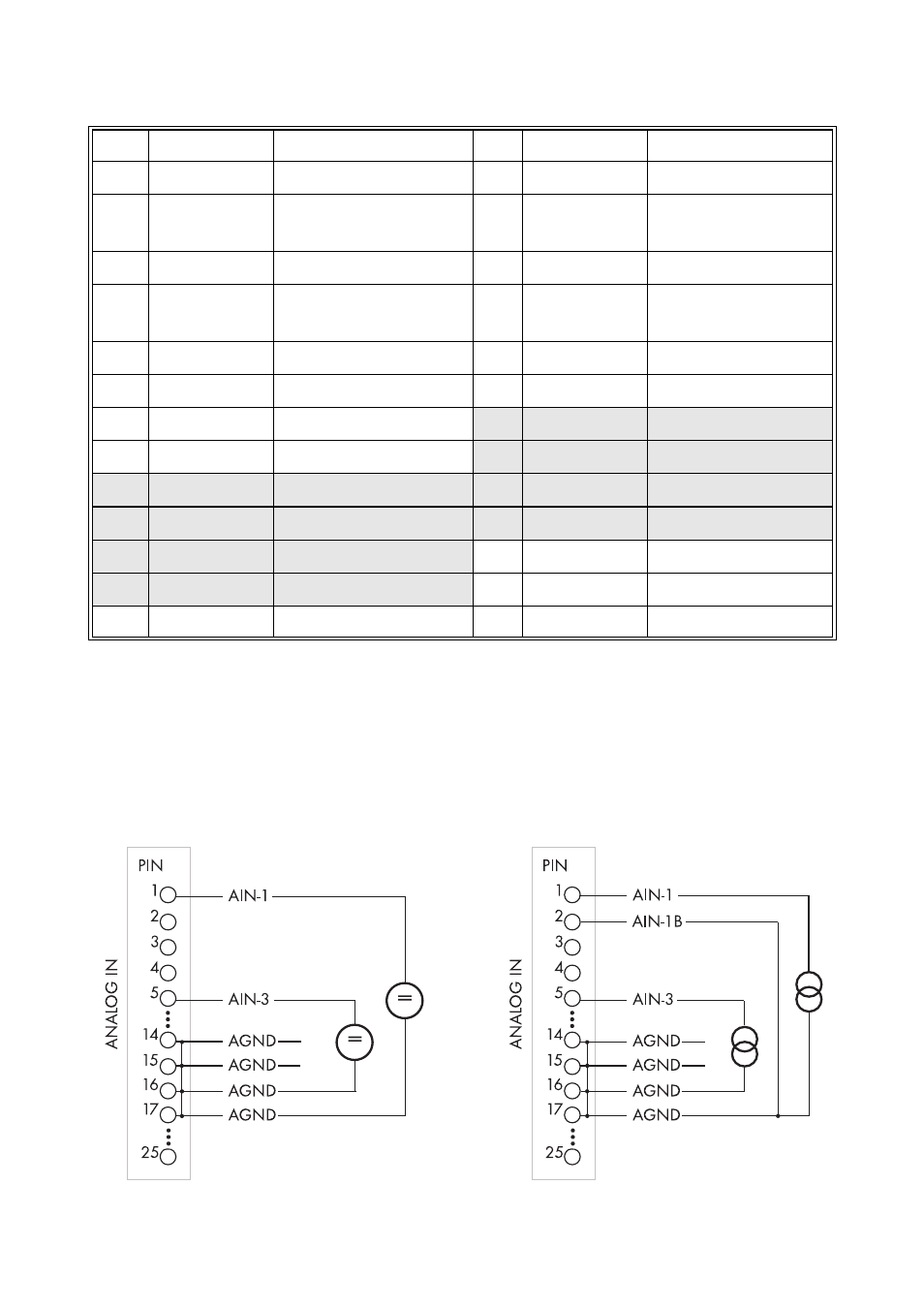

Asignación de la clavija
7.2.1 Entradas analógicas (AIN-1 hasta AIN-6)
Las entradas analógicas AIN-1 hasta AIN-6 están provistas de ocho rangos de ten-
sión de entrada variables de ± 10 mV hasta máx. ± 10 V y también pueden ser usa-
das como entradas de corriente de ± 20 mA.
Pin Señal Descripción Pin Señal Descripción
1 AIN-1 entrada 14 AGND tierra
2 AIN-1B
para medición de
corriente
15 AGND tierra
3 AIN-2 entrada 16 AGND tierra
4 AIN-2B
para medición de
corriente
17 AGND tierra
5 AIN-3 entrada 18 AGND tierra
6 AIN-4 entrada 19 AGND tierra
7 AIN-5 entrada 20 AIN-7- entrada PT100 V-
8 AIN-6 entrada 21 AIN-8- entrada PT100 V-
9 AIN-7+ entrada PT100 V+ 22 PT100-I1- fuente de corriente I-
10 AIN-8+ entrada PT100 V+ 23 PT100-I2- fuente de corriente I-
11 PT100-I1+ fuente de corriente I+ 24 AGND tierra
12 PT100-I2+ fuente de corriente I+ 25 N.C. no conectado
13 N.C. no conectado
Medición de tensión Medición de corriente
Puente 3 conectado
