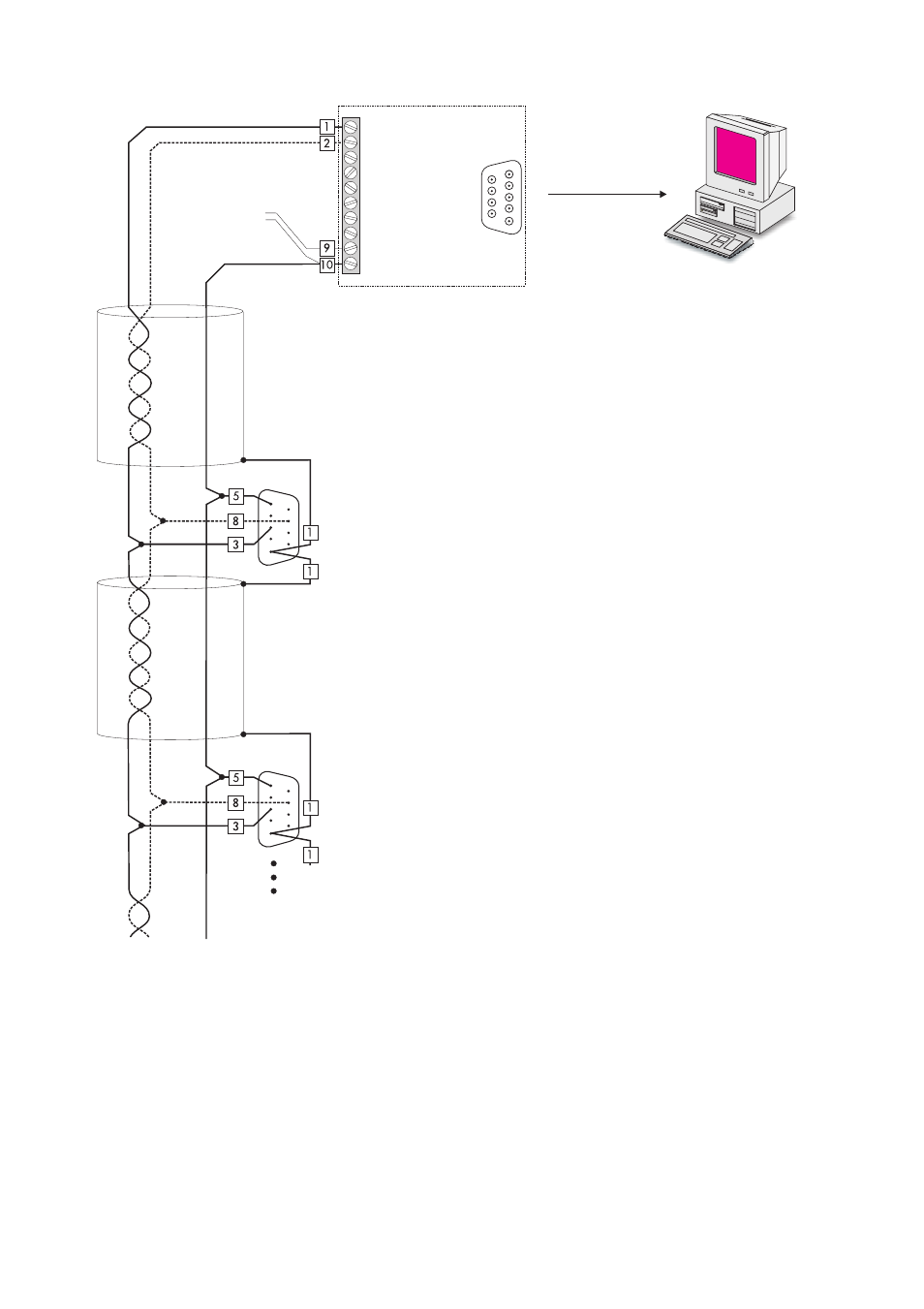

Instalación de las conexiones
Manual de instrucciones
SunBC-15:NS3706
Página 33
Data +
Data -
+10...30 V
GND (tier-
Convertidor de interfaz RS485
/ RS232
I-7520
Alimentación
de corriente
externa
Clavija D-sub 9 en el Sunny
Boy Control o Sunny Boy Con-
trol Plus COM2 (PC) o COM3
(AUX)
Conectar el
apantallamiento
con el pin 1 o al-
ternativamente
con la carcasa
Conectar el
apantallamiento
con el pin 1 o al-
ternativamente
con la carcasa
Clavija D-sub 9 en el Sunny
Boy Control o Sunny Boy Con-
trol Plus COM2 (PC) o COM3
(AUX)
Máx. 50 Sunny Boy Cont-
rol en el bus RS485
