Instalación de las conexiones
SMA Solar Technology AG
Página 24
SunBC-15:NS3706
Manual de instrucciones
Sunny Boy Control

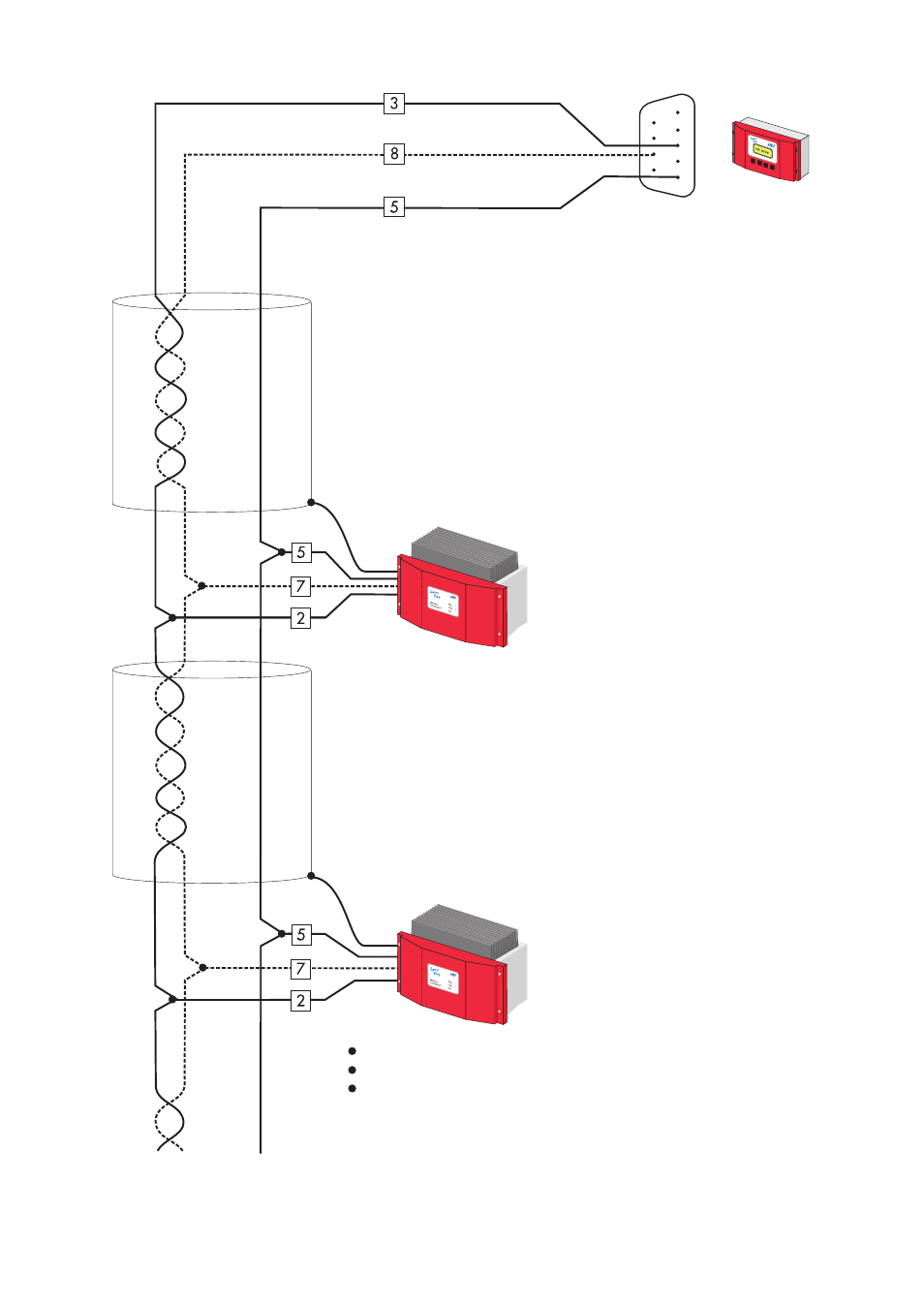

con Piggy-Back
RS485 en COM1
Data +
Data -
GND (tierra)
Conectar el apantallamiento a la carcasa
Cab
le trenzado LiYCY
Ca
ble
tre
n
zado
LiYCY
Conectar el apantallamiento a la carcasa
¡Para la resistencia de terminaci-
ón en el último Sunny Boy hay
que montar el puente A en el
Sunny Boy o una resistencia de
120 ohmios entre los bornes 7 y
2!
Máx. 50 Sunny Boy en un bus RS485
