Instalación de las conexiones
SMA Solar Technology AG
Página 28
SunBC-15:NS3706
Manual de instrucciones

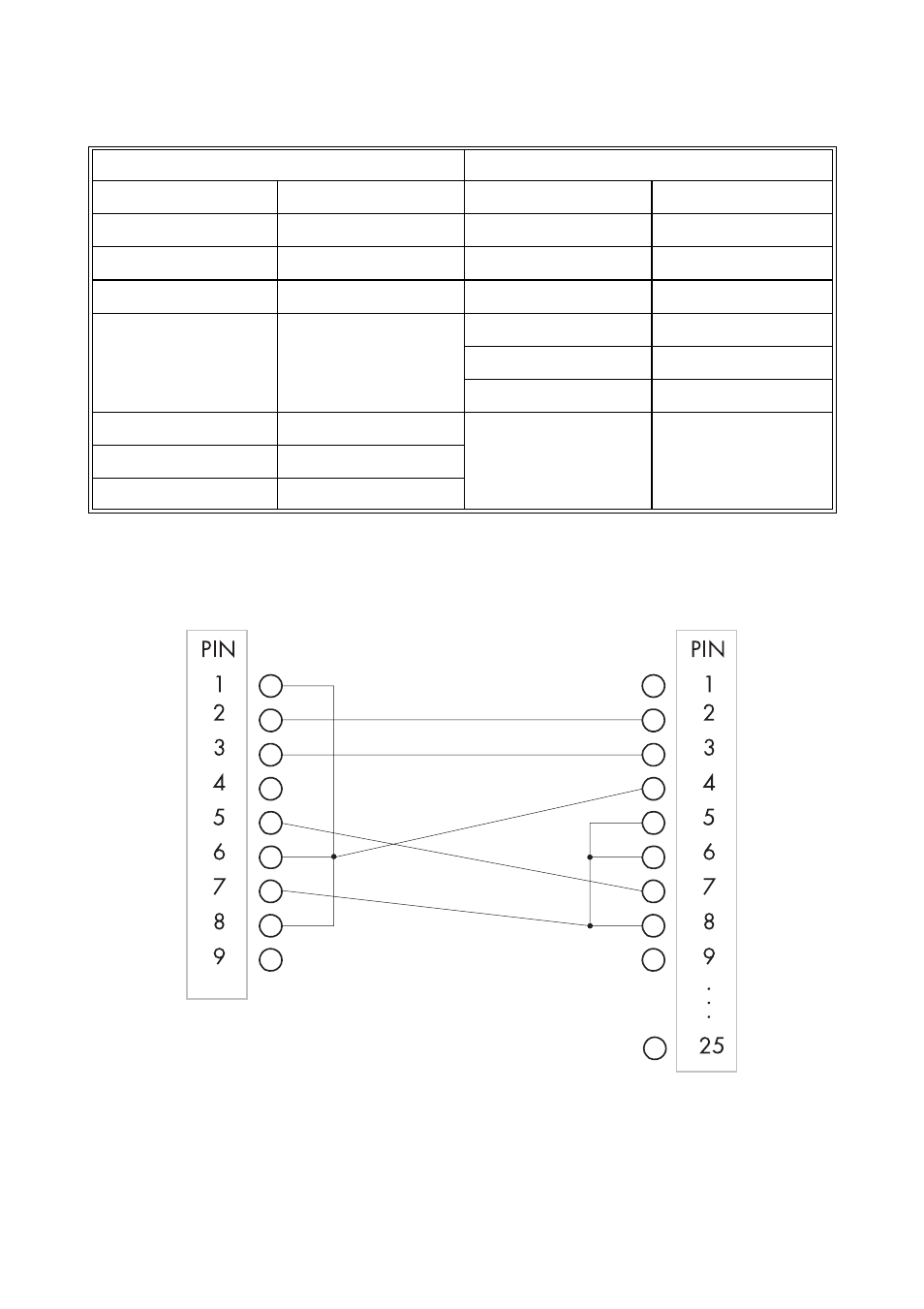

Asignación de un cable de conexión de PC D-sub 9<>D-sub 9
para el Sunny Boy Control
Los pines 1, 6 y 8 de la hembrilla D-sub 9, así como los pines 5, 6 y 8 del conector
hembra D-sub 25 tienen que ser puenteados.
Conector hembra D-sub 9
Conector hembra D-sub 25
Señal
Pin
Pin
Señal
/RXD
2
2
/TXD
/TXD
3
3
/RXD
GND (tierra)
5
7
GND (tierra)
RTS
7
8
DCD
6
DSR
5
CTS
DCD
1
4
RTS
DSR
6
CTS
8
Conector hembra DB 9
Conector hembra DB 25
