SMA Solar Technology AG Instalación de las conexiones
Manual de instrucciones SunBC-15:NS3706 Página 31
Para conectar un Sunny Boy Control a un PC vía RS485 es necesario:
• El Sunny Boy Control tiene que estar equipado con un Piggy-Back RS485 en la
interfaz PC (COM2). (En el Sunny Boy Control Plus también puede usarse AUX
(COM3) para realizar una conexión RS485.)
• El PC tiene que tener una interfaz COM libre y estar equipado con un convertidor
de interfaz RS485/RS232. SMA recomienda el convertidor de interfaz I-7520 de
la empresa Spectra; si bien existen otros convertidores, SMA no los recomienda
y no los soporta a través del teléfono de servicio de Sunny Boy.
• El cable (LiYCY) tiene que estar terminado en ambos extremos y tener una longi-
tud máxima de 1200 m.
• Los puentes tienen que estar insertados correctamente.

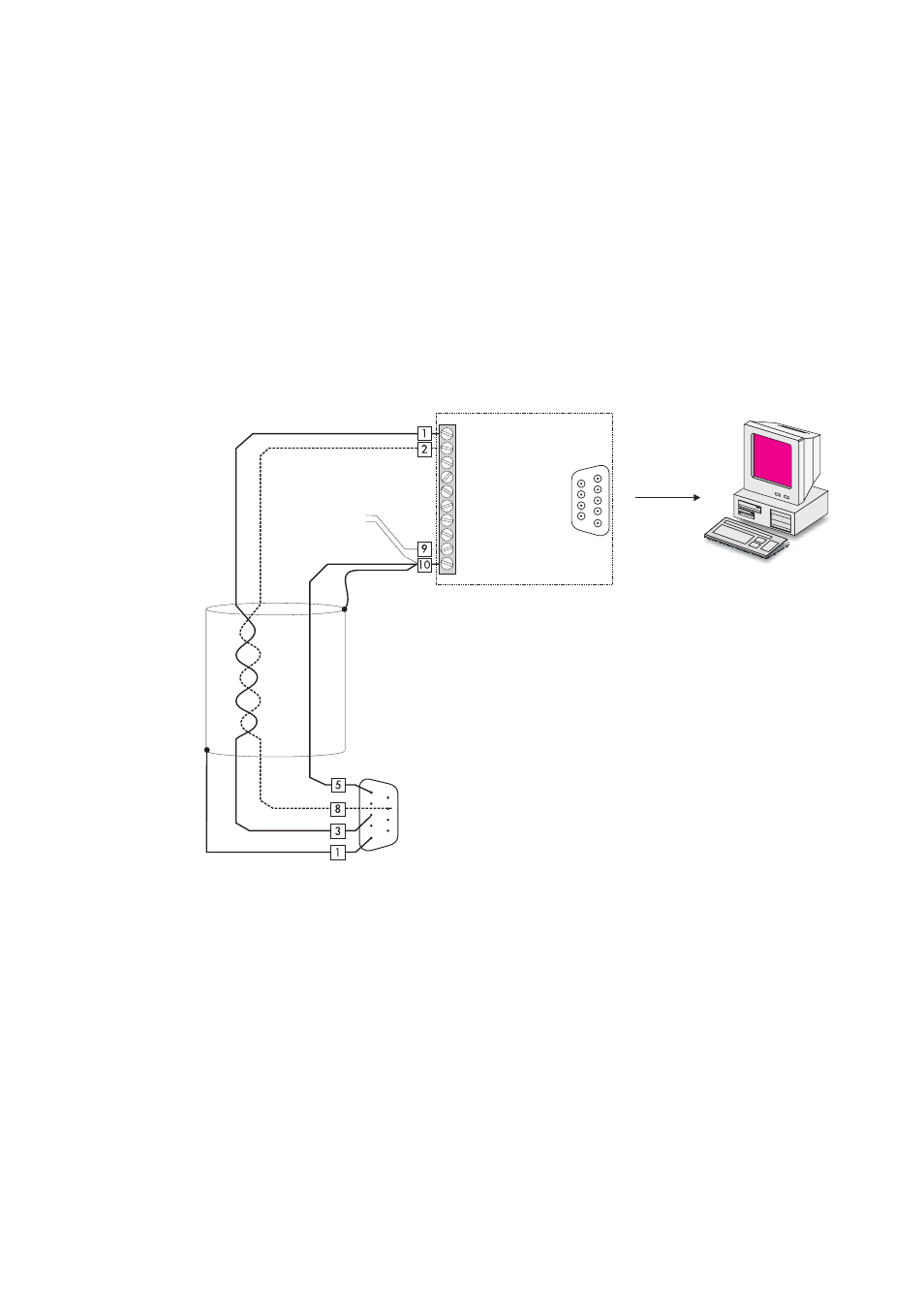

Data +
Data -
+10...30 V
GND (tier-
Convertidor de interfaz
RS485 / RS232
I-7520
Alimentación
de corriente
externa
Clavija D-sub 9 en el Sunny
Boy Control o Sunny Boy Con-
trol Plus COM2 (PC) o COM3
(AUX)
Conectar
el apantal-
lamiento
con el pin
1 o alter-
nativa-
mente con
la carcasa
