2.2 Pantalla y teclado

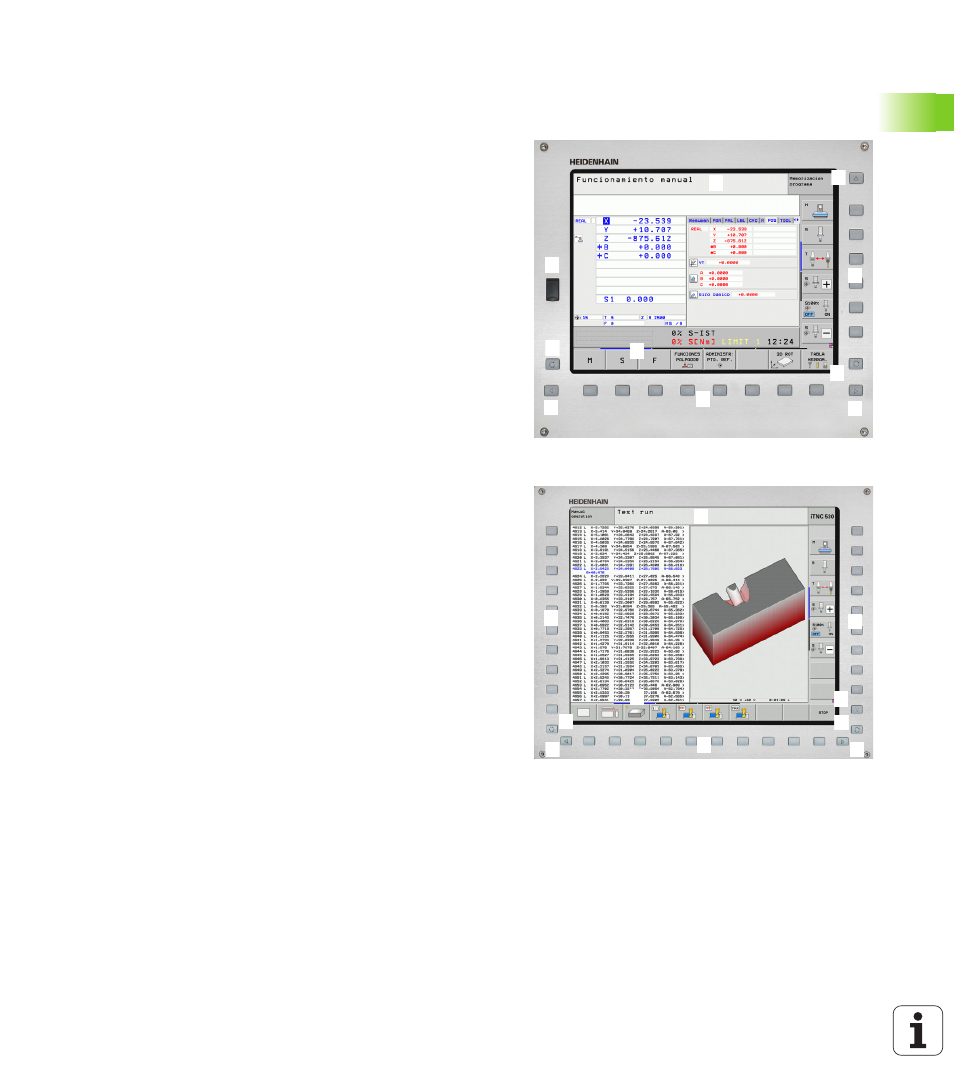

Pantalla
El TNC se suministra con una pantalla plana en color de 15 pulgadas.
Alternativamente, también se dispone de una pantalla plana de 19
pulgadas en color
1 3
1 1
4 4
5
1 6
7
8
2
1 9
1 3
4 4
5 1 6
7
8 2
1 1
7
1 Línea superior
Cuando el TNC está conectado, se visualiza en la línea superior de
la pantalla el modo de funcionamiento seleccionado: los
funcionamientos de máquina a la izquierda y los funcionamientos
de programación a la derecha. En la ventana más grande de la línea
superior se indica el modo de funcionamiento en el que está
activada la pantalla: aquí aparecen preguntas del diálogo y avisos
de error (excepto cuando el TNC sólo visualiza el gráfico).
2 Softkeys
El TNC muestra en la línea inferior otras funciones en una carátula
de softkeys. Estas funciones se seleccionan con las teclas que hay
debajo de las mismas. Como indicación de que existen más
carátulas de sofkteys, aparecen unas líneas horizontales
directamente sobre dicha carátula. Hay tantas lineas como
carátulas y se conmutan con las teclas cursoras negras situadas a
los lados. La barra activa de softkeys es más brillante que las otras.
En la pantalla de 15 pulgadas se dispone de 8 softkeys, en la
pantalla de 19 pulgadas de 10 softkeys.
3 Teclas de selección de softkeys
4 Conmutación de la carátula de softkeys
5 Selección de la subdivisión de la pantalla
6 Tecla de conmutación para los modos de funcionamiento Máquina
y Programación
7 Teclas de selección para softkeys del fabricante de la máquina
En la pantalla de 15 pulgadas se dispone de 6 softkeys, en la
pantalla de 19 pulgadas de 18 softkeys.
8 Carátulas de softkey para el fabricante de la máquina
