12.3 Fresado frontal en el plano
inclinado
Función
En relación con las nuevas funciones PLANE y M128 se puede realizar un
fresado en frontal en un plano de mecanizado inclinado. Para ello se
dispone de dos posibilidades de definición:

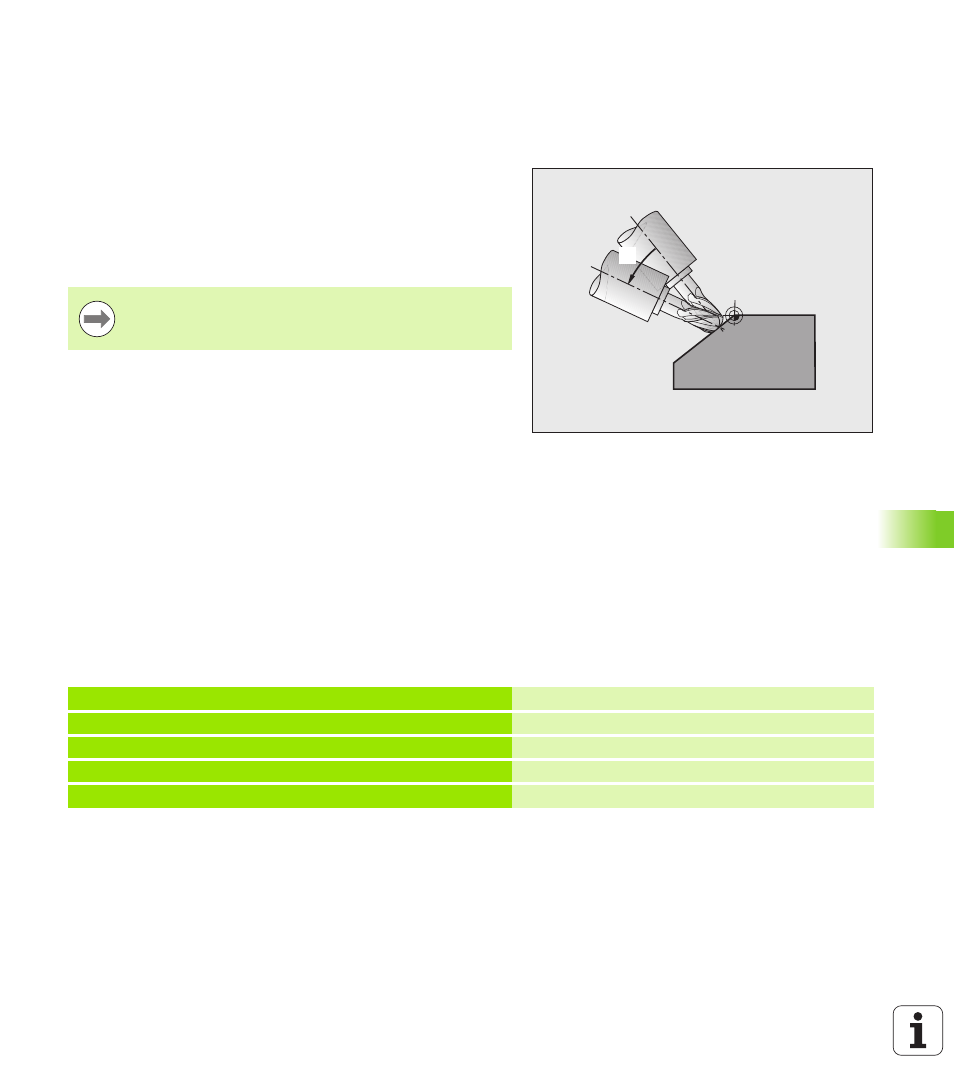

 Fresado frontal mediante desplazamiento incremental de un eje
basculante
 Fresado frontal mediante vectores normales
Fresado frontal mediante desplazamiento
incremental de un eje basculante
 Retirar la herramienta
 Definir una función PLANE cualquiera, teniendo en cuenta el
comportamiento del posicionamiento
 Mediante una frase de recta desplazar de de forma incrmental el
ángulo frontal deseado en el eje correspondiente
 Activar M128
Ejemplo de frases NC:
IB
El fresado frontal en el plano inclinado sólo funciona con
fresa radial.
...
N12 G00 G40 Z+50 * Posicionar a la altura de seguridad
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50 F900 * Definir y activar la función PLANE
N14 G01 G91 F1000 B-17 M128 * Ajustar ángulo de fresado, activar M128
... Definir el mecanizado en el plano inclinado
