264 Programación: Utilización de datos de los ficheros DXF o contornos en lenguaje conversacional
7.
1 Pr
ocesar fic
h
er
os DXF (Opción
d
e sof
tw
a
re
)

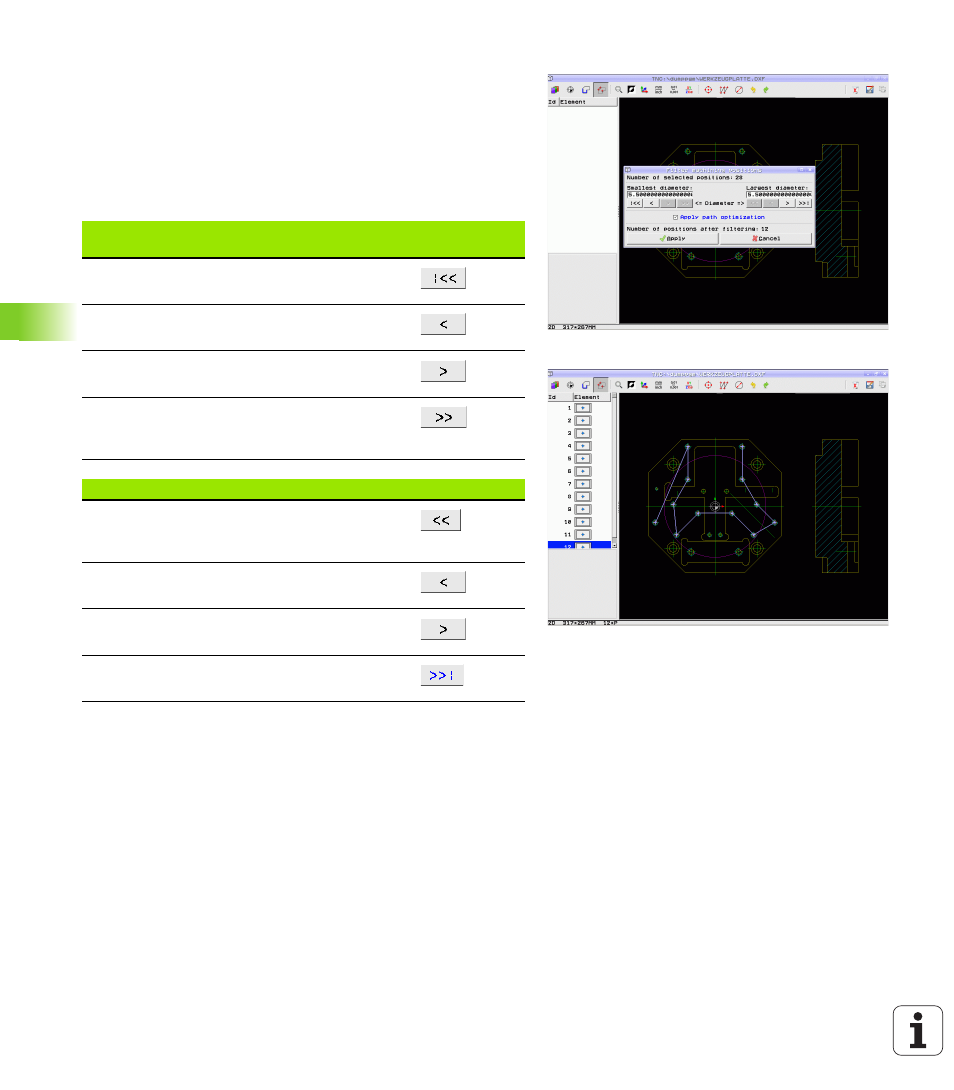

Ajustes de filtro
Después de haber marcado a través de selección rápida una posición
de taladro, el TNC muestra una ventana en la cual a la izquierda
aparece el diámetro de taladro más pequeño y a la derecha el más
grande. Con los comandos debajo del diámetro, se puede configurar
en el lado izquierdo inferior y en el derecho superior el diámetro
superior de tal forma que se pueda adoptar el diámetro de taladro
deseado.
Se dispone de las siguientes comandos:
Con la opción Utilizar la optimización de recorrido (configuración
básica es utilizar la optimización de recorrido) el TNC separa las
diferentes posiciones de mecanizado, para que no se creen recorridos
vacios. La trayectoria se puede mostrar mediante el icono Mostrar
trayectoria de la herramienta Ver “Ajustes básicos” en pág. 250.
Configuración de filtros de diámetros
mínimos
Icono
Mostrar el diámetro mínimo encontrado
(Configuración básica)
Mostrar el diámetro más pequeño siguiente
encontrado
Mostrar el diámetro más grande siguiente
encontrado
Mostrar el mayor diámetro encontrado. El TNC
fija el filtro para el diámetro mínimo en el valor
que esté fijado el máximo
Configuración de filtro de diámetro máximo Icono
Mostrar el menor diámetro encontrado. El TNC
fija el filtro para el diámetro máximo en el valor
que esté fijado el mínimo
Mostrar el diámetro más pequeño siguiente
encontrado
Mostrar el diámetro más grande siguiente
encontrado
Mostrar el diámetro máximo encontrado
(Configuración básica)
