334 Programación: Parámetros Q
9.1
1
Ejemplos de pr
ogr
amación

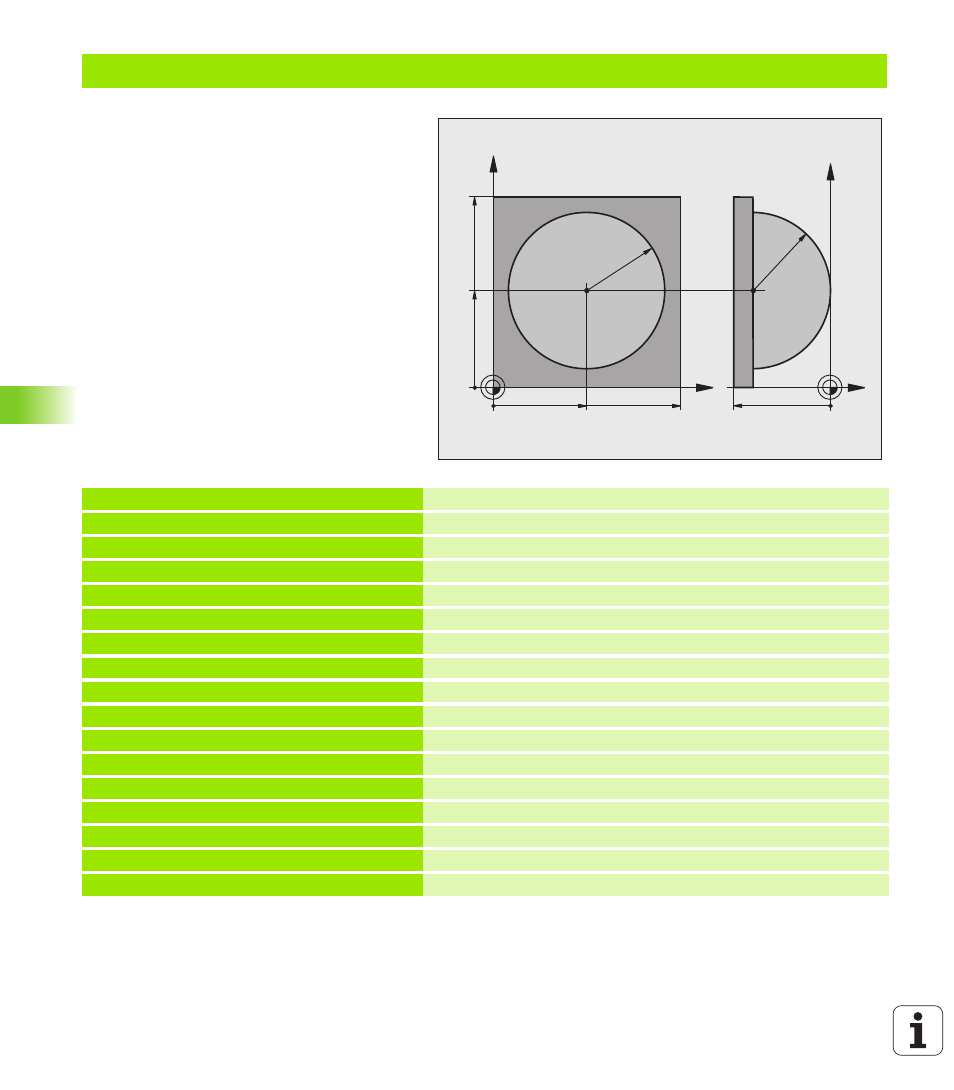

Ejemplo: Esfera convexa con fresa cilíndrica
Desarrollo del programa
 El programa sólo funciona con una fresa cónica
 El contorno de la esfera se define mediante
muchas rectas pequeñas )plano Z/X, se define
mediante Q14). Cuando más pequeño sea el
paso angular mejor se define el contorno.
 El número de pasos se determina mediante el
paso angular en el plano (mediante Q18)
 La esfera se fresa en pasos 3D de abajo hacia
arriba
 El radio de la hta. se corrige automáticamente
%ESFERA G71 *
N10 Q1 = +50 * Centro eje X
N20 Q2 = +50 * Centro eje Y
N30 Q4 = +90 * Ángulo inicial en el espacio (plano Z/X)
N40 Q5 = +0 * Ángulo final en el espacio (plano Z/X)
N50 Q14 = +5 * Paso angular en el espacio
N60 Q6 = +45 * Radio de la esfera
N70 Q8 = +0 * Ángulo inicial en la posición de giro en el plano X/Y
N80 Q9 = +360 * Ángulo final en la posición de giro en el plano X/Y
N90 Q18 = +10 * Paso angular en el plano X/Y para desbaste
N100 Q10 = +5 * Sobremedida del radio de la esfera para el desbaste
N110 Q11 = +2 * Distancia de seguridad para posicionamiento previo en el eje de hta.
N120 Q12 = +350 * Avance de fresado
N130 G30 G17 X+0 Y+0 Z-50 * Definición de la pieza en bruto
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 * Llamada a una herramienta
N170 G00 G40 G90 Z+250 * Retirar la herramienta
X
Y
50 100
100
Z
Y
-50
R45
50
R45
