62 Primeros pasos con el iTNC 530
1
.3 Pr
ogr
a
mar la pr
imer
a pieza

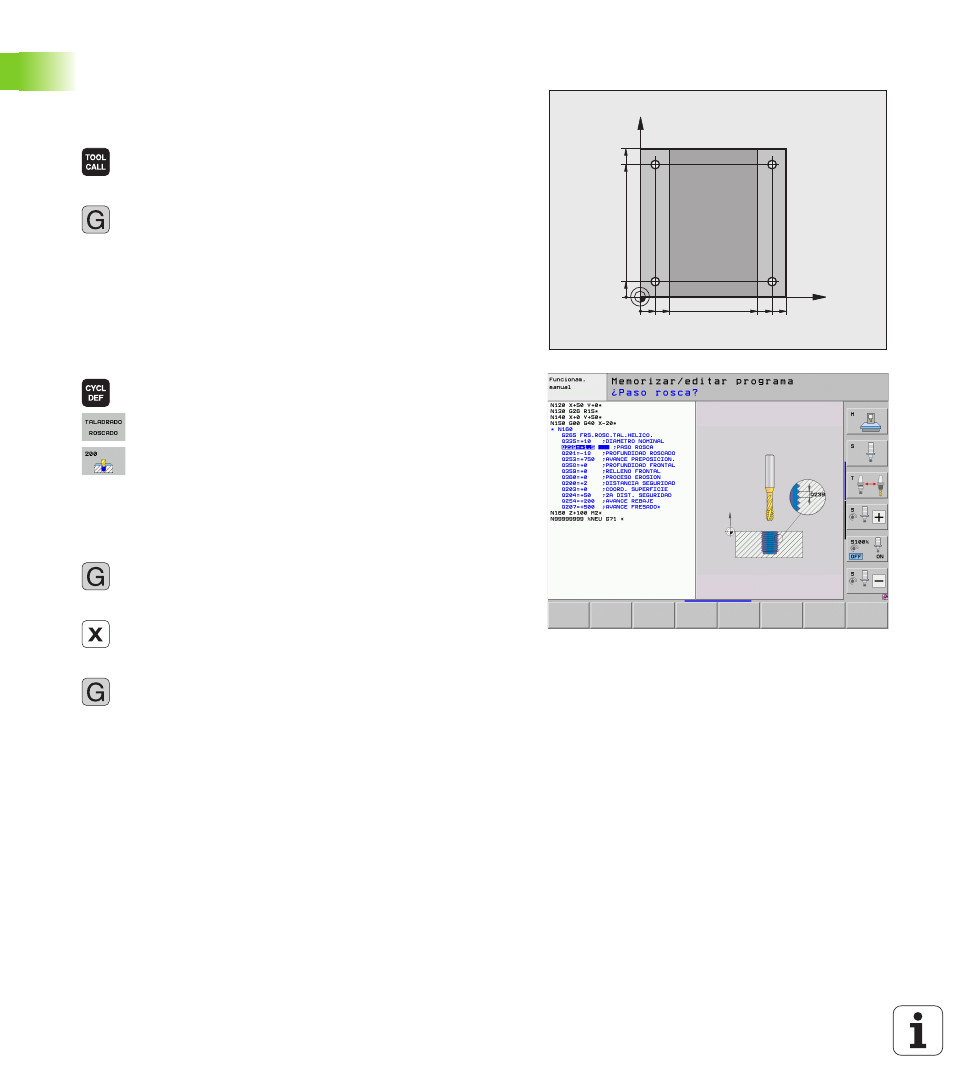

Elaboración de un programa de ciclos
Los taladros mostrados en la imagen a la derecha (profundidad 20 mm)
se deben realizar con un ciclo de taladro estándar. La definición de la
pieza en bruto ya está creada.
 Llamar herramienta: Introducir los datos de
herramienta. Confirmar los datos cada vez con la tecla
ENT, no olvidar el eje de herramienta.
 Retirar herramienta: pulsar la tecla de eje naranja Z
para retirar en el eje de la herramienta e introducir el
valor para la posición que se debe buscar, p. ej. 250.
Confirmar con la tecla ENT
 Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
 Función auxiliar M? confirmar con la tecla END: el
TNC guarda la frase de desplazamiento introducida
 Llamar el menú Ciclos
 Mostrar ciclos de taladro
 Seleccionar el ciclo de taladro estándar 200: el TNC
inicia el diálogo para la definición del ciclo. Introducir
paso a paso los parámetros solicitados por el TNC,
confirmar la introducción cada vez con la tecla ENT.
En la ventana a la derecha, el TNC muestra un gráfico
con el parámetro de ciclo correspondiente.
 Aproximar a primera posición de taladro: introducir
Coordenadas de la posición de taladro, activar
refrigerante y husillo, llamar ciclo con M99
 Aproximar próximas posiciones de taladro: introducir
Coordenadas de la correspondiente posición de
taladro, llamar ciclo con M99
 Retirar herramienta: pulsar la tecla de eje naranja Z
para retirar en el eje de la herramienta e introducir el
valor para la posición que se debe buscar, p. ej. 250.
Confirmar con la tecla ENT
 Corrección de radio: RL/RR/Sin correcc.?
confirmar con la tecla ENT: corrección de radio sin
activar
 ¿Función auxiliar M? Introducir M2 para fin de
programa, confirmar con la tecla END: el TNC guarda
la frase de desplazamiento introducida
X
Y
20
10
100
100
10
90
90 80
0
0
0
0
