HEIDENHAIN iTNC 530 (60642x-04) ISO programming Manual del usuario
Página 373
HEIDENHAIN iTNC 530
373
1
1
.2 Monit
o
ri
zación dinámica de
colisiones (opción de sof
tw
a
re
)

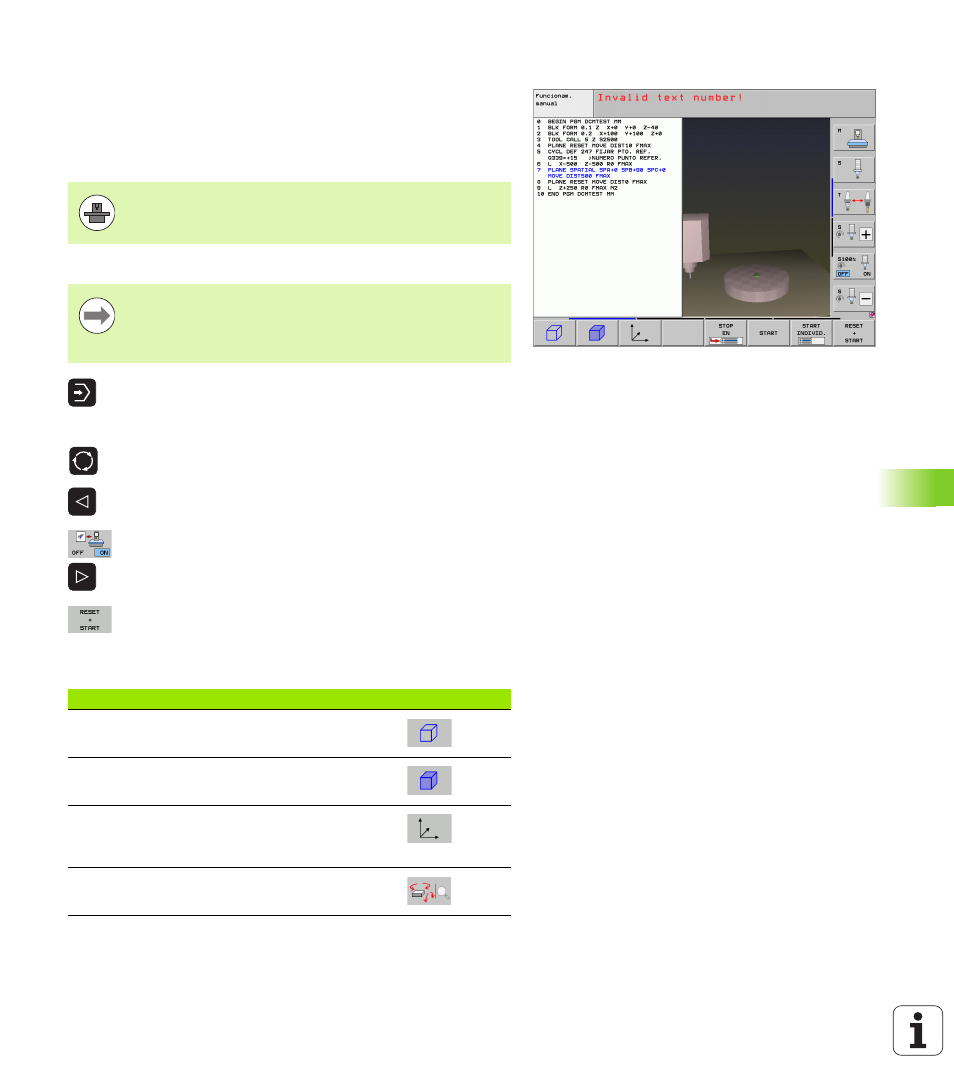

Supervisión de colisión en el modo Test del programa
Aplicación
Con esta función se puede realizar el test de colisiones antes de la
ejecución del programa.
Condiciones
Realizar el test de colisiones
Seleccionar el modo Test del programa
Seleccionar el programa que se debe comprobar
respecto a colisiones
Seleccionar la subdivisión de la pantalla PROGRAMA
+ CINEMÁTICA o CINEMÁTICA
Conmutar la barra de softkeys dos veces
Colocar el test de colisiones a ON
Conmutar la barra de softkeys dos veces hacia atrás
Iniciar el test del programa
También se puede elegir mediante softkey entre distintos modos de
vista:
Uso del ratón: Ver “Representación gráfica del espacio protegido
(función FCL4)” en pág. 372
Para poder realizar una simulación gráfica, el fabricante de
la máquina debe haber habilitado esta función.
El punto de referencia para el test de colisiones se define
en la función MOD Pieza en bruto en el espacio de trabajo
Ver “Representación de la pieza en bruto en el espacio de
trabajo” en pág. 606.
Función
Softkey
Conmutar entre gráfico tipo líneas y vista de
volumen
Conmutar entre vista de volumen y vista
transparente
Conmutación de la visualización de los sistemas
de coordenadas que se generan a través de
transformaciones en la descripción cinemática
Funciones para girar, rotar y de zoom
