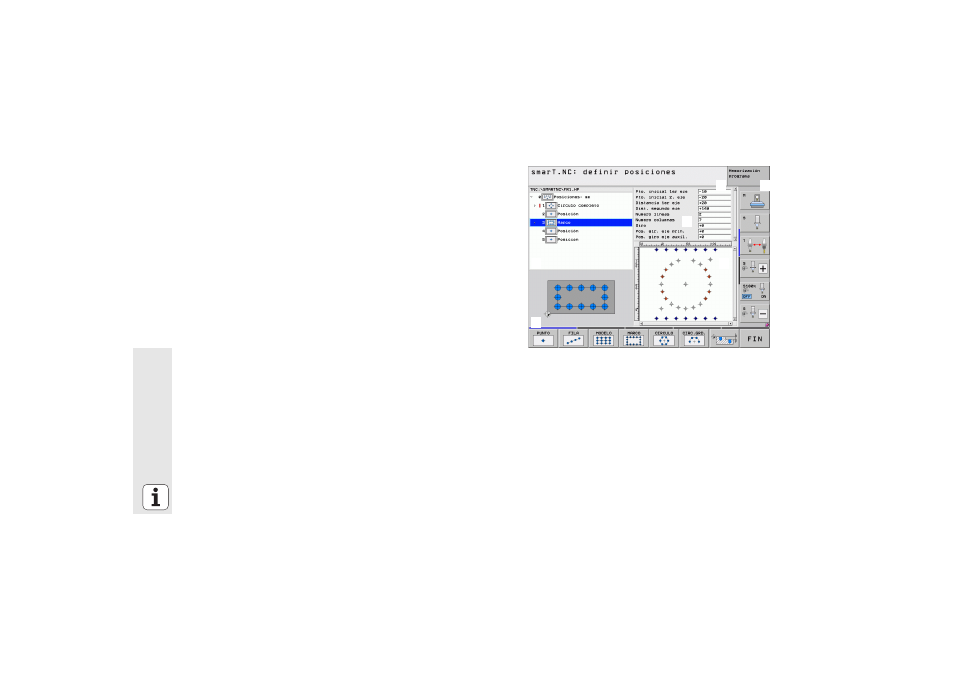

Edición de posiciones de mecanizado
1 1 2
1 3
1 4
1 5
1 6
1 Fila de cabecera: Texto de modos de funcionamiento, mensajes de
error
2 Modo activo en segundo plano
3 Estructura de árbol (vista de árbol) en la que las figuras de
mecanizado definidas se representan estructuradas
4 Ventana de formulario con los parámetros de introducción
correspondientes
5 Ventana gráfica auxiliar en la que está representada el parámetro
correspondiente introducido
6 Ventana gráfica, en la que están representadas las posiciones de
mecanizado programadas una vez guardado el formulario
