177
De
finició
n
de posici
ones d
e
meca
n
izad
o

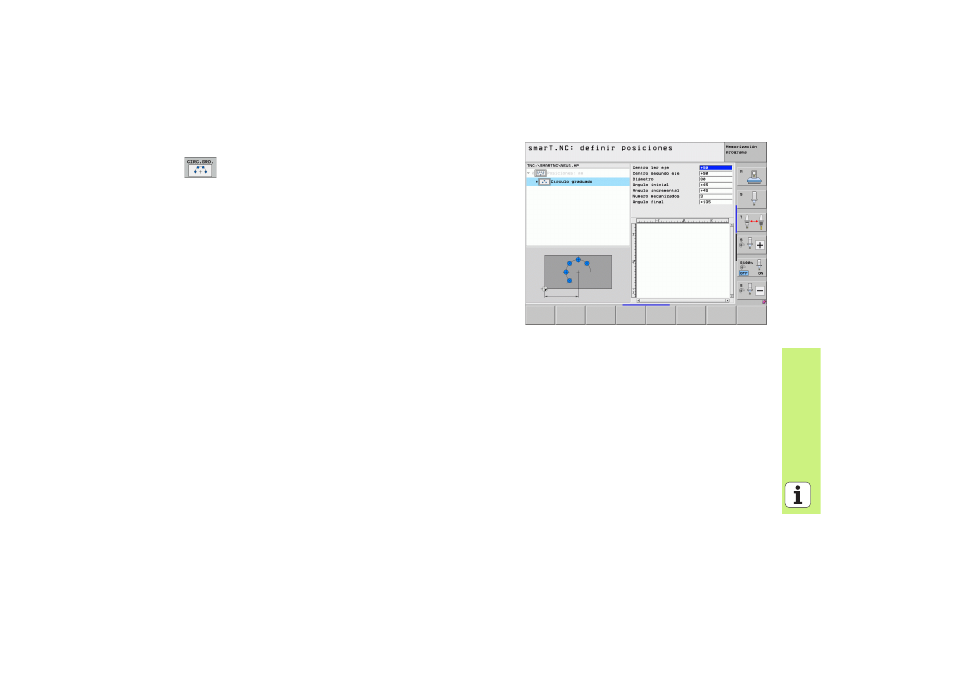

Círculo graduado
U Centro del 1er. eje : coordenada 1 del punto central del
círculo en el eje principal del plano de mecanizado
U Centro del 2º eje : coordenada 2 del punto central del
círculo en el eje auxiliar del plano de mecanizado
U Diámetro : diámetro del círculo
U Ángulo inicial : ángulo polar de la primera posición de
mecanizado. Eje de referencia: eje principal del plano de
mecanizado activo (por ej. X con eje de herramienta en Z).
Valor a introducir positivo o negativo
U Paso angular : ángulo polar incremental entre dos posiciones
de mecanizado. Valor a introducir positivo o negativo. Una
modificación del paso angular provoca automáticamente
una modificación del ángulo final definido
U Número de mecanizados : número total de posiciones de
mecanizado sobre el círculo
U Ángulo final : ángulo polar del último taladro. Eje de
referencia: eje principal del plano de mecanizado activo (por
ej. X con eje de herramienta en Z). Valor a introducir positivo
o negativo. Una modificación del ángulo final provoca
automáticamente una modificación del paso angular
anteriormente definido, en caso necesario
