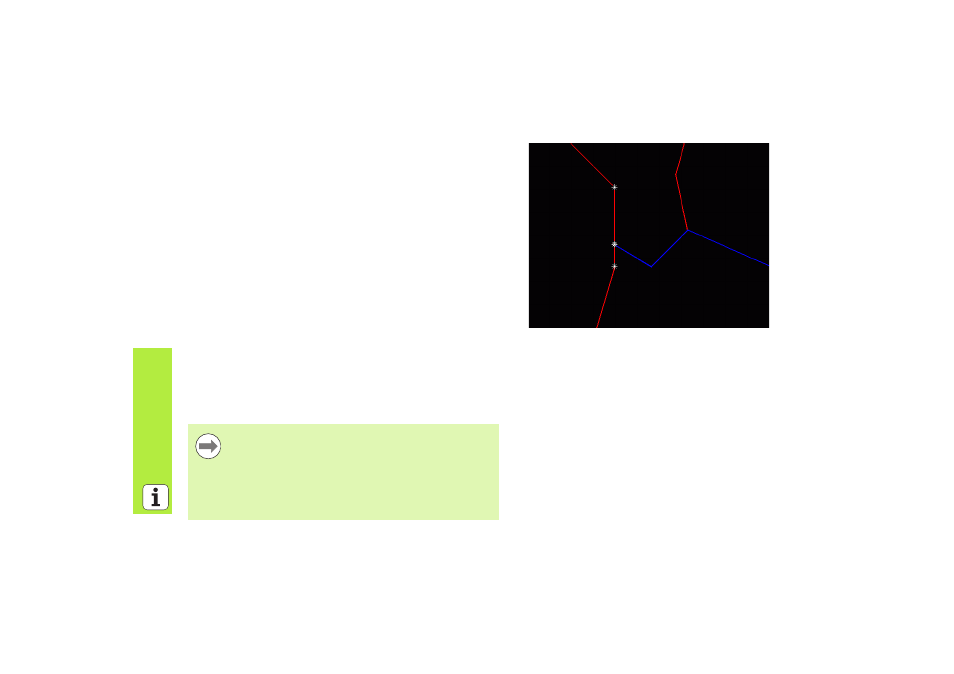

Dividir, alargar, acortar los elementos de contorno
Si los elementos de contorno a seleccionar están unidos de forma roma
en el plano, deberá dividir ante todo el elemento de contorno
correspondiente. Esta función está disponible automáticamente, si se
encuentra en el modo de selección de un contorno.
Debe procederse de la siguiente forma:
U Se selecciona el contorno de elemento contiguo unido de forma roma,
es decir, marcado en color azul
U Pulsar sobre el elemento de contorno a dividir: el TNC muestra el punto
de intersección con un asterisco con un círculo y los puntos finales
seleccionables con un simple asterisco
U Pulsar sobre el punto de intersección pulsando a la vez la tecla CTRL:
el TNC divide el elemento de contorno en el punto de intersección y
vuelve a omitir los puntos. En caso necesario, el TNC alarga o acorta el
elemento de contorno contiguo unido de forma roma hasta el punto de
intersección de ambos elementos
U Volver a pulsar sobre el elemento de contorno dividido: el TNC vuelve
a visualizar el punto de intersección y el punto final
U Pulsar sobre el punto final deseado: el TNC marca el elemento
actualmente dividido en color azul
U Seleccionar el siguiente elemento de contorno
Si el elemento de contorno a alargar/acortar es una recta,
entonces el TNC alarga/acorta el elemento de contorno
linealmente. Si el elemento de contorno a alargar/acortar es
un círculo, entonces el TNC lo alarga/acorta circularmente.
Para poder utilizar estas funciones, deben estar
seleccionados, como mínimo, dos elementos de contornos,
a fin de que la dirección esté claramente determinada.
