Unit 276 Trazado de contorno 3D
Con el trazado del contorno se pueden mecanizar contornos abiertos y
cerrados, que se han definido en un programa .HC o que se han creado
con el convertidor -DXF.

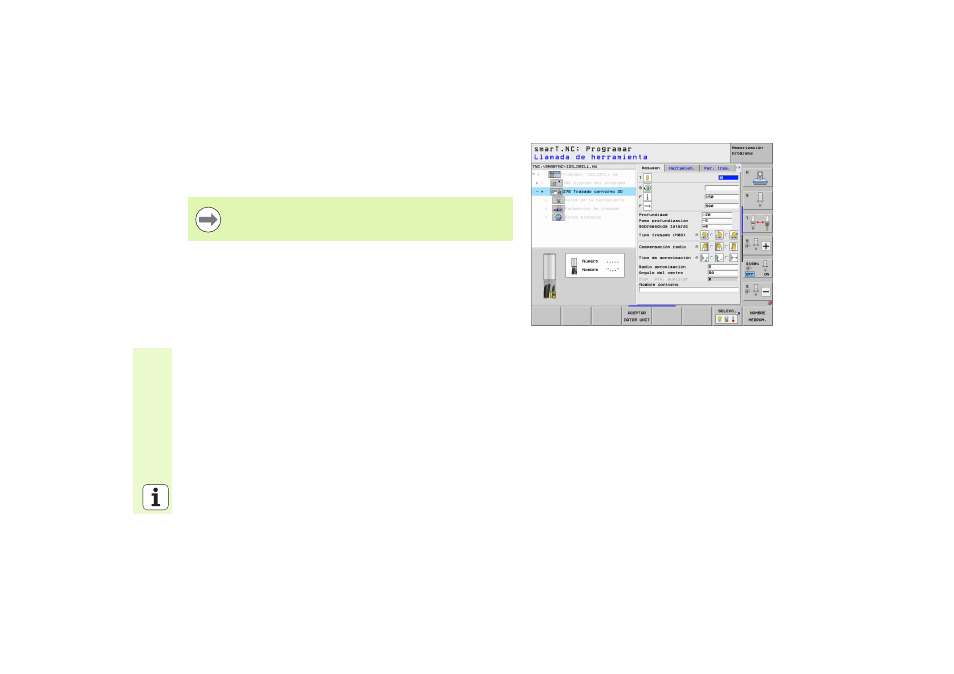

Parámetros en el formulario resumido:
U T : número o nombre de herramienta (conmutable mediante softkey)
U S : nº de revoluciones de cabezal [r.p.m.] o velocidad de corte [m/min]
U F : avance al profundizar [mm/min], FU [mm/V] o FZ [mm/diente]
U F : avance de fresado [mm/min], FU [mm/V] o FZ [mm/diente]
U Profundidad : Profundidad de fresado, con programación 0 el TNC se
desplaza en la coordenada Z del subprograma de contorno
U Profundidad de paso : medida, según la cual la hta. penetra cada vez
en la pieza
U Sobremedida lateral : sobremedida de acabado
U Tipo de fresado : fresado sincronizado, fresado a contra marcha o
mecanizado pendular
U Corrección de radio : mecanizar el contorno con corrección por la
izquierda, por la derecha o sin corrección
U Tipo de aproximación : aproximación tangencial según un arco de
círculo, una recta o perpendicular al contorno
U Radio de aproximación (sólo es válido si se selecciona la aproximación
tangencial sobre un arco de círculo): radio del círculo de entrada
¡Seleccionar el punto de inicio y final del contorno de manera
que exista suficiente espacio para los movimientos de
aproximación y alejamiento!
