121
De
finició
n
de me
canizados

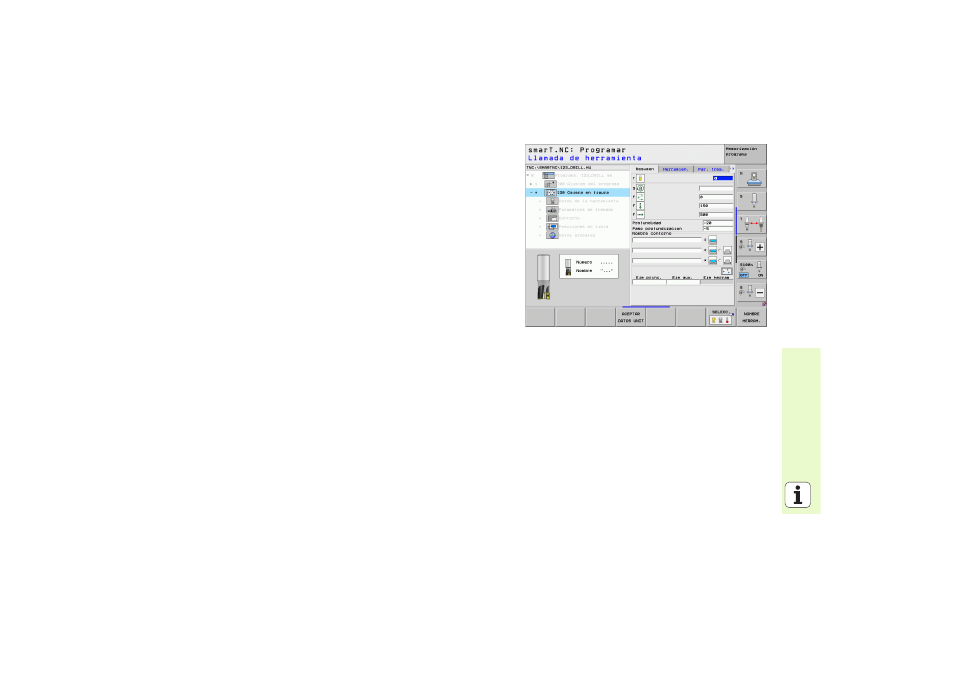

Unit 130 Cajera de contorno sobre figura de puntos (función FCL 3)
Con esta UNIT se pueden ordenar y desbastar cualquier tipo de cajeras
formadas, que a la vez pueden contener islas, sobre cualquier figura de
puntos.
En caso necesario, puede asignar para cada contorno parcial una
profundidad separada en el formulario detallado contorno (función FCL 2).
En ese caso, siempre debe empezar por la cajera más profunda.
Parámetros en el formulario resumido:
U T : número o nombre de herramienta (conmutable mediante softkey)
U S : nº de revoluciones de cabezal [r.p.m.] o velocidad de corte [m/min]
U F : avance pendular [mm/min], FU [mm/V] o FZ [mm/diente]. Introducir
0, cuando deba profundizarse perpendicularmente
U F : avance al profundizar [mm/min], FU [mm/V] o FZ [mm/diente]
U F : avance de fresado [mm/min], FU [mm/V] o FZ [mm/diente]
U Profundidad : profundidad de fresado
U Profundidad de paso : medida, según la cual la hta. penetra cada vez
en la pieza
U Sobremedida lateral : sobremedida de acabado lateral
U Sobremedida de profundidad : sobremedida de acabado en profundidad
U Nombre del contorno : lista de los contornos parciales (ficheros .HC)
para hacer su conexión (link). Si la opción del conversor DXF está
disponible, entonces puede originar directamente un contorno del
formulario con el conversor DXF
U Posiciones o figuras de puntos : definir posiciones, sobre las cuales
el TNC debe ejecutar la cajera de contorno (véase "Nociones básicas"
en pág. 157.)
