163
De
finició
n
de posici
ones d
e
meca
n
izad
o

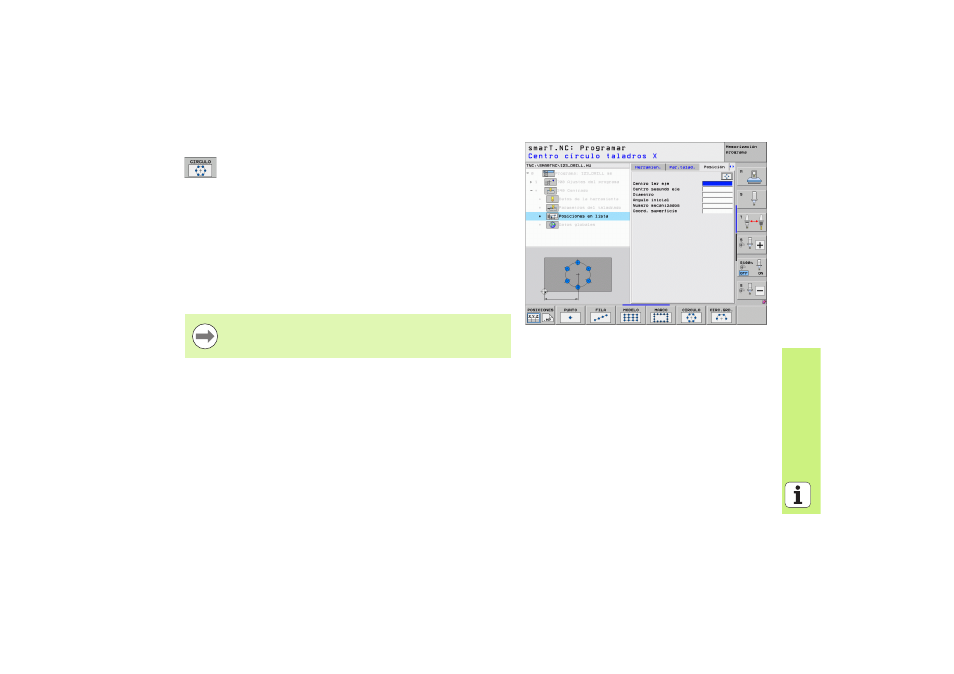

Círculo completo
U Centro del 1er. eje : coordenada 1 del punto central del
círculo en el eje principal del plano de mecanizado
U Centro del 2º eje : coordenada 2 del punto central del
círculo en el eje auxiliar del plano de mecanizado
U Diámetro : diámetro del círculo de taladros
U Ángulo inicial : ángulo polar de la primera posición de
mecanizado. Eje de referencia: eje principal del plano de
mecanizado activo (por ej. X con eje de herramienta en Z).
Valor a introducir positivo o negativo
U Número de mecanizados : número total de posiciones de
mecanizado sobre el círculo
U Coordenadas de la superficie : coordenadas de la
superficie de la pieza
smarT.NC calcula el paso angular entre dos posiciones de
mecanizado siempre respecto a 360º dividido por el número
de mecanizados.
