HEIDENHAIN TNC 320 285
8.4 Ciclos par
a
r
e
alizar figur
as de punt
o
s

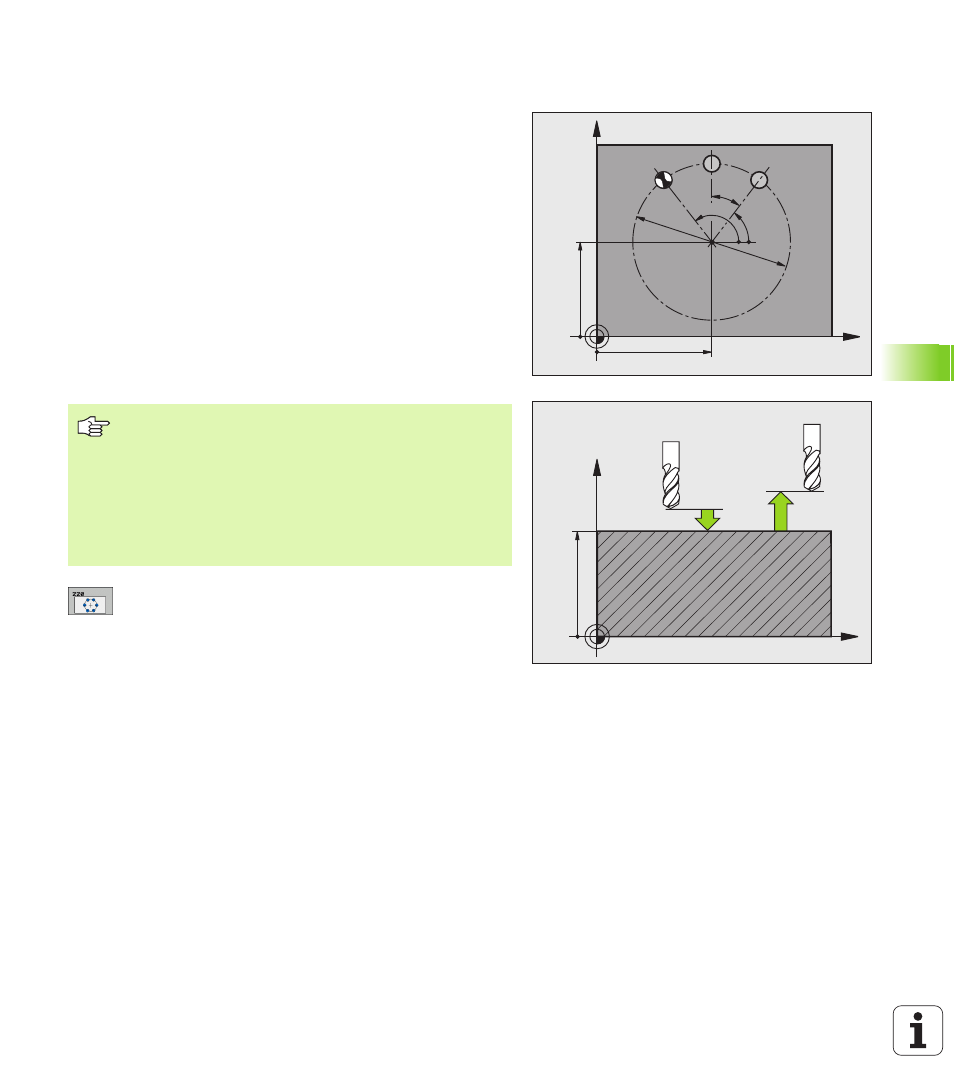

FIGURA DE PUNTOS SOBRE UN CIRCULO
(ciclo 220)
1 El TNC posiciona la hta. en marcha rápida desde la posición actual
al punto de partida del primer mecanizado.
Secuencia:
„ 2. Aproximación a la distancia de seguridad (eje de la hta.)
„ Aproximación al punto de partida en el plano de mecanizado
„ Desplazamiento a la distancia de seguridad sobre la superficie de
la pieza (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. según un movimiento lineal
o según un movimeinto circular sobre el punto de partida del
siguiente mecanizado; para ello la hta. se encuentra a la distancia
de seguridad (o 2ª distancia de seguridad)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos los
mecanizados
 Centro 1er eje Q216 (valor absoluto): Centro del
círculo técnico en el eje principal del plano de
mecanizado
 Centro 2º eje Q217 (valor absoluto): Centro del
círculo técnico en el eje transversal del plano de
mecanizado
 Diámetro del arco de círculo Q244: Introducir el
diámetro del arco de círculo
 Ángulo inicial Q245 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el punto inicial
del primer mecanizado sobre el círculo técnico
 Ángulo final Q246 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el punto inicial
del último mecanizado sobre el círculo técnico (no
sirve para círculos completos); introducir el ángulo
final diferente al ángulo inicial; si el ángulo final es
mayor al ángulo inicial, la dirección del mecanizado es
en sentido antihorario, de lo contrario el mecanizado
es en sentido horario
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
X
Z
Q200
Q203
Q204
Antes de la programación deberá tenerse en cuenta
El ciclo 220 se activa a partir de su definición DEF, es decir
el ciclo 220 llama automáticamente al último ciclo de
mecanizado definido.
Cuando se combinan los ciclos de mecanizado 200 a 209,
212 a 215, 261 a 265 y 267 con el ciclo 220 se activan la
distancia de seguridad, la superficie de la pieza y la 2ª
distancia de seguridad del ciclo 220.
