238 8 Programación: Ciclos
8.2 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

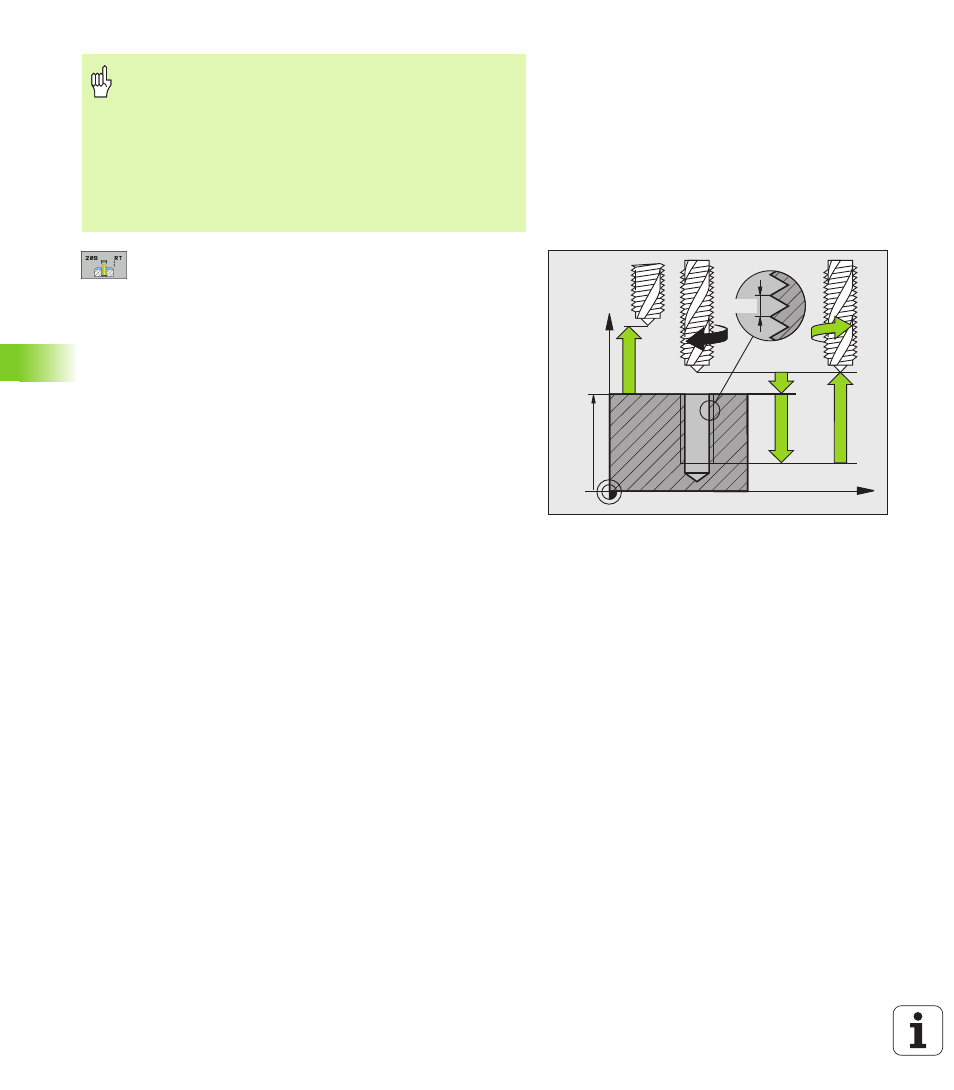

 Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la hta. (posición de
comienzo) y la superficie de la pieza
 Profundidad de roscado Q201 (valor incremental):
distancia de la superficie de la herramienta al final de
la rosca
 Paso de rosca Q239
Paso de la rosca. El signo determina si el roscado es
a derechas o a izquierdas:
+= rosca a derechas
-= rosca a izquierdas
 Coordenadas de la superficie de la pieza Q203
(valor absoluto): coordenadas de la superficie de la
pieza
 2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción)
 Profundidad de roscado para el arranque de viruta
Q257 (incremental): profundidad, después de la cual
el TNC realiza el arranque de viruta.
Con el parámetro de máquina displayDepthErr se ajusta,
si el TNC debe emitir una aviso de error cuando se
introduzca una profundidad positiva (on) o no (off).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con profundidad
introducida positiva, el TNC invierta el calculo de la
posición previa. ¡La herramienta se desplaza en el eje de
la herramienta a la distancia de seguridad con marcha
rápida bajo la superfice de la pieza!
Z
X
Q203
Q204
Q200
Q201
Q239
