182 6 Programación: Programar contornos
6.6 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Pr
ogr
amación libr
e
de cont
or
nos FK

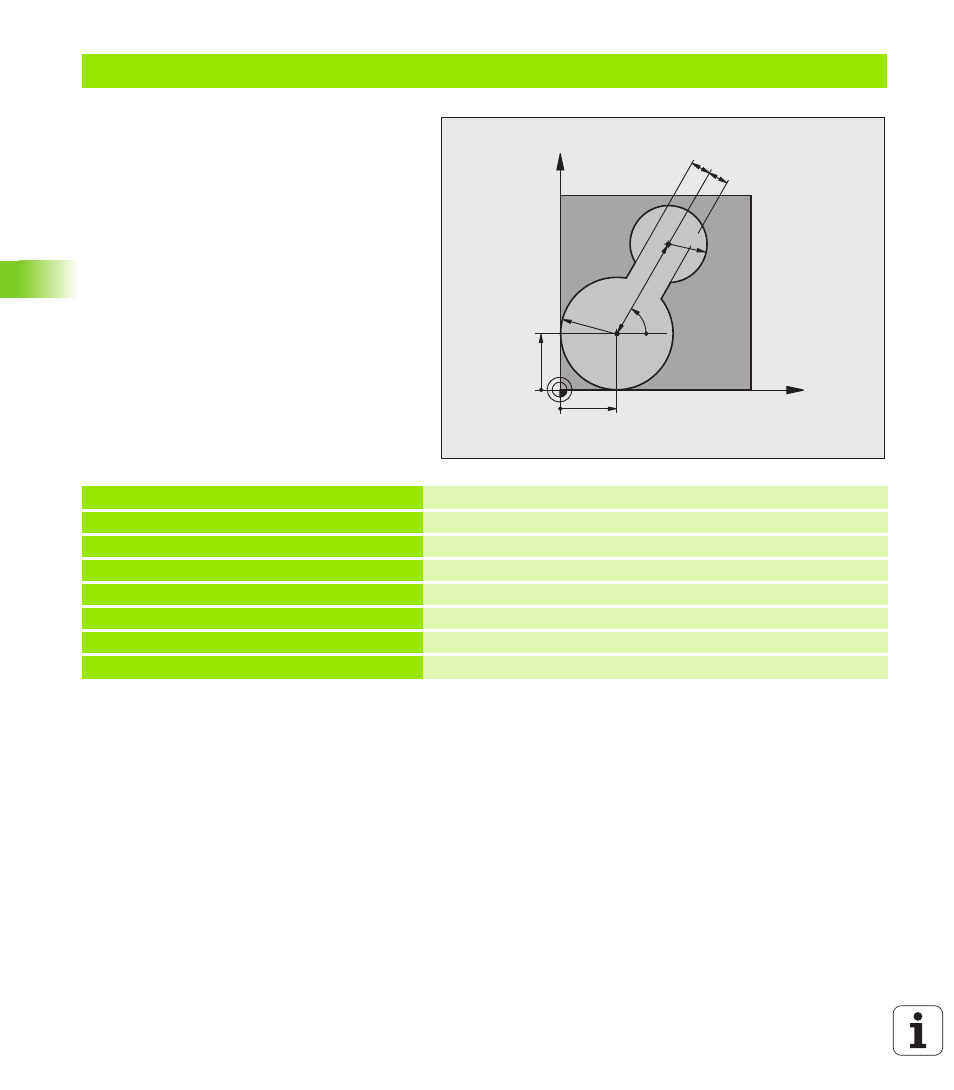

Ejemplo: Programación FK 2
0 BEGIN PGM FK2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Llamada a la herramienta
4 L Z+250 R0 FMAX Retirar la herramienta
5 L X+30 Y+30 R0 FMAX Posicionamiento previo de la herramienta
6 L Z+5 R0 FMAX M3 Posicionamiento previo del eje de la herramienta
7 L Z-5 R0 F100 Desplazamiento a la profundidad de mecanizado
X
Y
30
30
R30
R20
60°
55
10
10
