8 Programación: Ciclos
8.3 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur
as

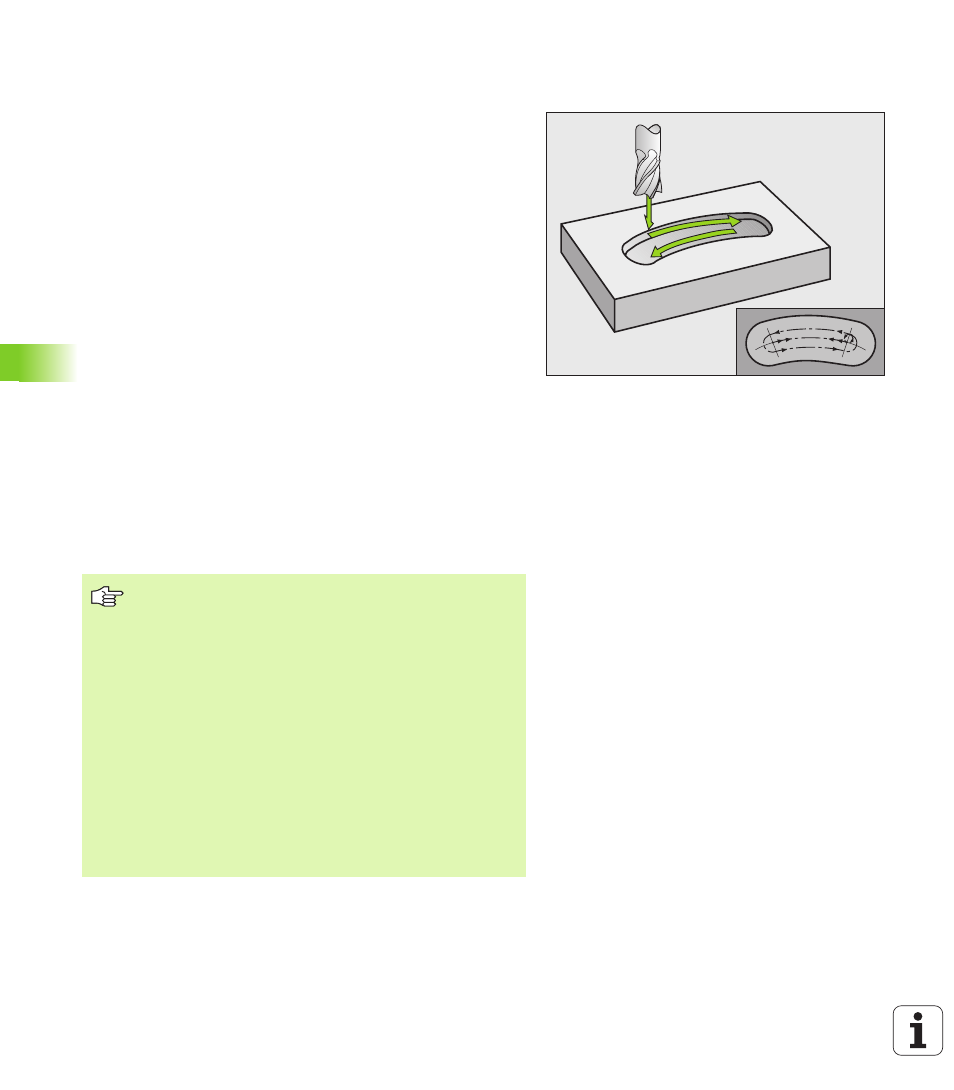

RANURA CIRCULAR con penetración pendular
(ciclo 211)
Desbaste
1
El TNC posiciona la herramienta en marcha rápida en el eje de la
hta. sobre la 2ª distancia de seguridad y a continuación al centro del
círculo derecho. Desde allí el TNC posiciona la herramienta a la
distancia de seguridad programada sobre la superficie de la pieza
2
La herramienta se desplaza con el avance de fresado sobre la
superficie de la pieza; desde allí la fresa se desplaza en dirección
longitudinal a la ranura y penetra inclinada en la pieza hasta el otro
extremo de la ranura
3
A continuación la hta. se introduce de nuevo inclinada hasta el
punto inicial; este proceso (2 a 3) se repite hasta alcanzar la
profundidad de fresado programada
4
A la profundidad de fresado el TNC desplaza la hta. para el fresado
lateral al otro extremo de la ranura
Acabado
5
Desde el centro de la ranura el TNC desplaza la hta.
tangencialmente hacia el contorno acabado; a continuación el TNC
realiza el acabado del contorno en sentido sincronizado (con M3),
si se ha programado también en varios pasos El punto inicial para
el proceso de acabado se encuentra en el centro del círculo
derecho.
6
Al final del contorno la hta. se retira tangencialmente del mismo
7
Para finalizar la hta. retrocede en marcha rápida FMAX a la
distancia de seguridad, y si se ha programado, a la 2ª distancia de
seguridad
Antes de la programación deberá tenerse en cuenta
El TNC posiciona automáticamente la hta. en el eje de la
misma y en el plano de mecanizado.
En el desbaste la hta. profundiza con un movimiento
helicoidal de forma pendular de un extremo a otro de la
ranura. Por ello no se precisa el taladrado previo.
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado. Si se programa la profundidad
= 0, el TNC no ejecuta el ciclo.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a un tercio de la
misma.
Seleccionar el diámetro de la fresa menor a la mitad de la
longitud de la ranura. De lo contrario el TNC no puede
realizar la introducción pendular.
