HEIDENHAIN TNC 320 215
8.2 Ciclos par
a
taladr
ado
, r
o
scado y fr
esado de r
o
sca

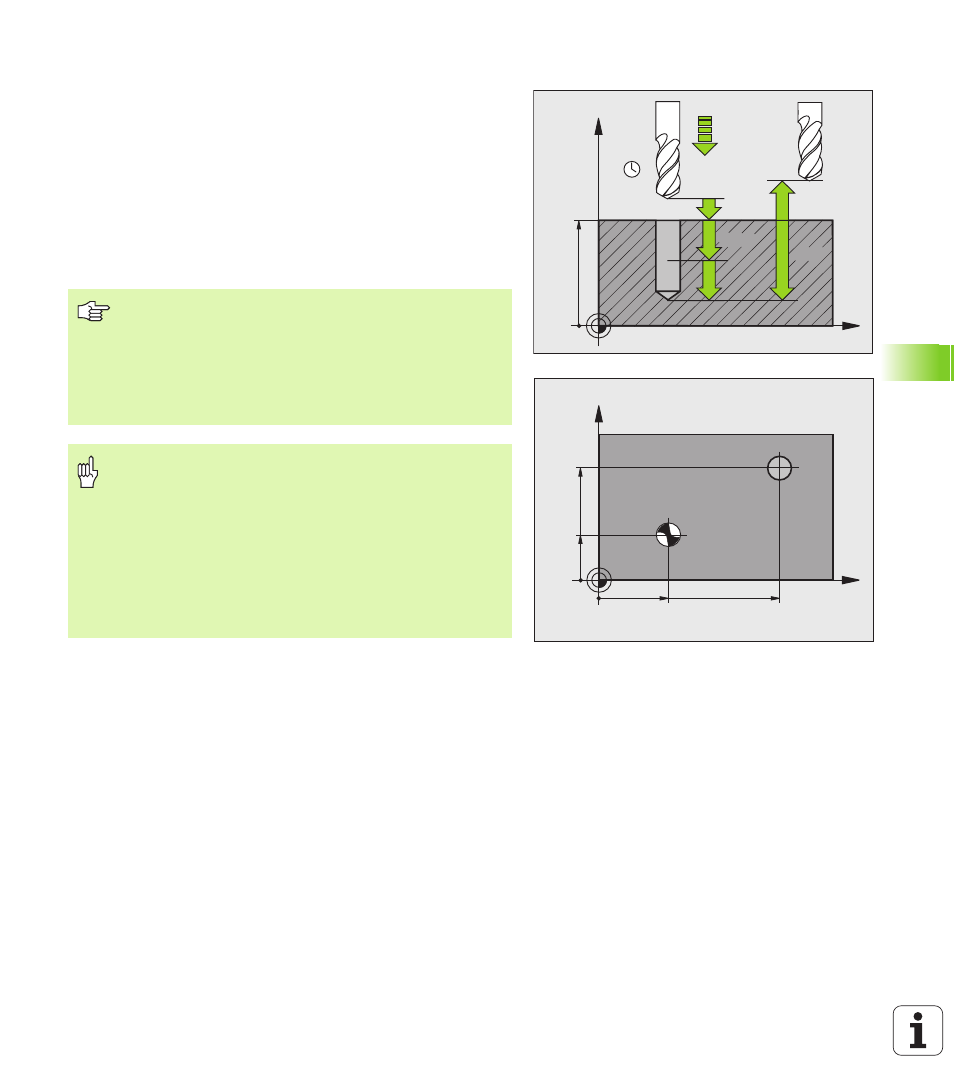

CENTRAJE (ciclo 240)
1 El TNC posiciona la herramienta en el eje de la misma en marcha
rápida FMAX a la distancia de seguridad sobre la superficie de la
pieza
2 La herramienta centra con el avance F programado hasta el
diámetro de centraje introducido, o bien hasta la profundidad de
centraje introducida
3 En caso de estar definido, la herramienta se espera en la base de
centraje
4 A continuación la herramienta se desplaza con FMAX a la distancia
de seguridad, y si se ha programado hasta la 2ª distancia de
seguridad
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
corrección de radio R0.
El signo del parámetro de ciclo Q344 (diámetro) o bien del
Q201
(profundidad) determina la dirección de trabajo. Si se
programa el diámetro o la profundidad = 0, el TNC no
ejecuta el ciclo.
Con el parámetro de máquina displayDepthErr se ajusta,
si el TNC debe emitir una aviso de error cuando se
introduzca una profundidad positiva (on) o no (off).
¡Atención: Peligro de colisión!
Deberá tenerse en cuenta que, con diámetro positivo
introducido o con profundidad positiva introducida, el
TNC invierte el calculo de la posición previa. ¡La
herramienta se desplaza en el eje de la herramienta a la
distancia de seguridad con marcha rápida bajo la superfice
de la pieza!
