EDIUS — Manual de referencia del usuario 571
Comprobación de datos en color para la visualización de televisión
Detalles de la forma de onda y la gama vectorial
En la Figura 661 se muestran detalles del cuadro de diálogo Gama vectorial
y forma de onda. Las herramientas y las funciones de este cuadro de
diálogo se explican a continuación.

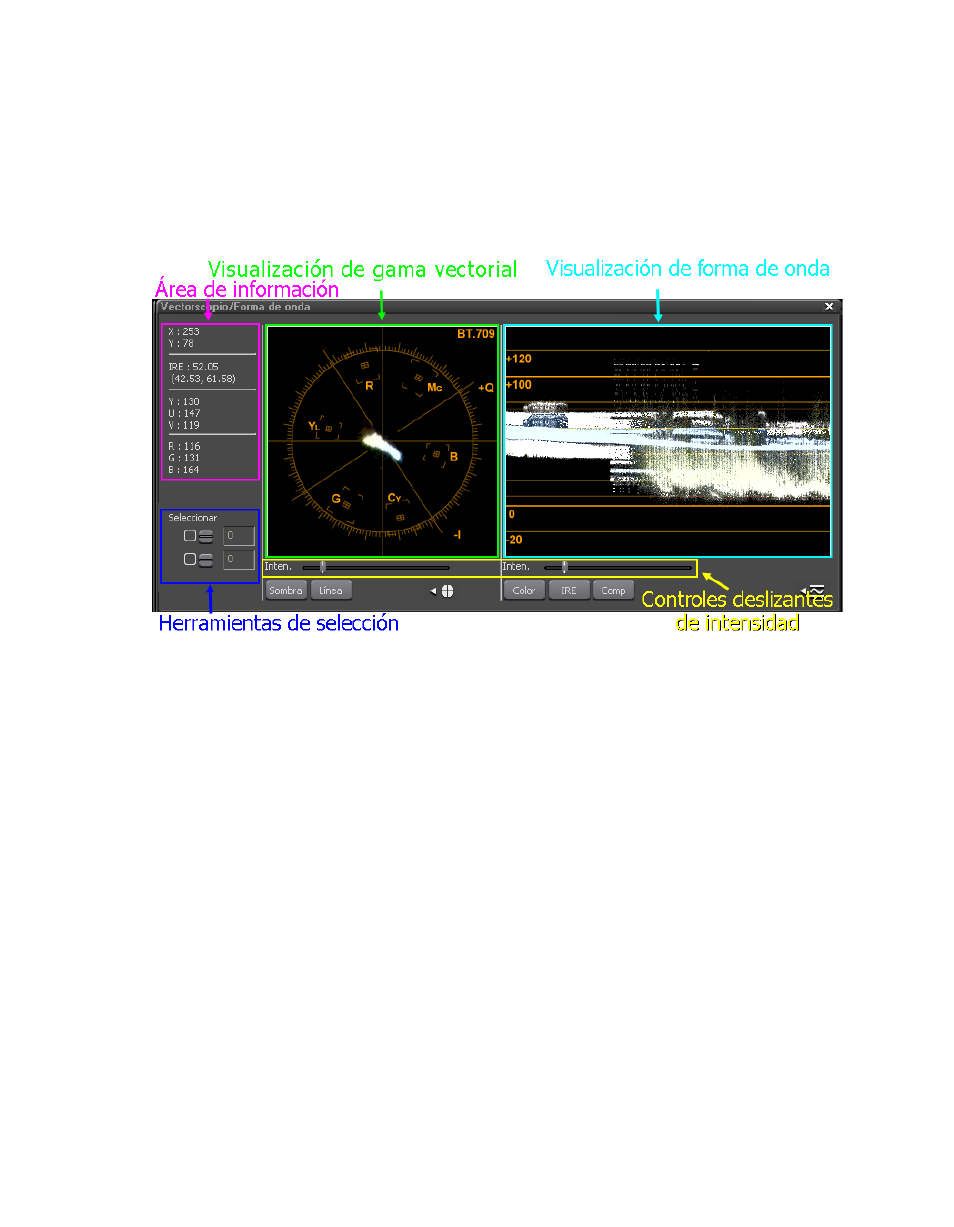

Figura 661. Detalles de la forma de onda y la gama vectorial
Área de información
Esta área muestra información como coordenadas en la pantalla (X, Y) de
la ubicación del cursor en el grabador, así como los valores IRE, YUV y RGB
de esa ubicación.
Gama vectorial
La distribución del color de la imagen que se muestra en el grabador
aparece en la pantalla de la gama vectorial. Para ampliar la visualización,
haga clic en el área de la gama vectorial que desee ampliar. Para alejar la
visualización, haga clic con el botón derecho en la visualización de la gama
vectorial.
Forma de onda
Los niveles de luminancia y clave cromática de la imagen que se muestran en
el grabador aparecen en la visualización de forma de onda. Para ampliar la
visualización, haga clic en el área de la forma de onda que desee ampliar.
Para alejar la visualización, haga clic con el botón derecho en la visualización
de la forma de onda.
