8
NOMBRES Y FUNCIONES
FUNCIONAMIENTO
BÁSICO
CONEXIONES A
V
ANZADAS
CONFIGURACIÓN
FUNCIONAMIENTO
A
VANZADO
SOLUCIÓN DE PROBLEMAS
OTROS
CONEXIONES
BÁSICAS
ESPAÑOL

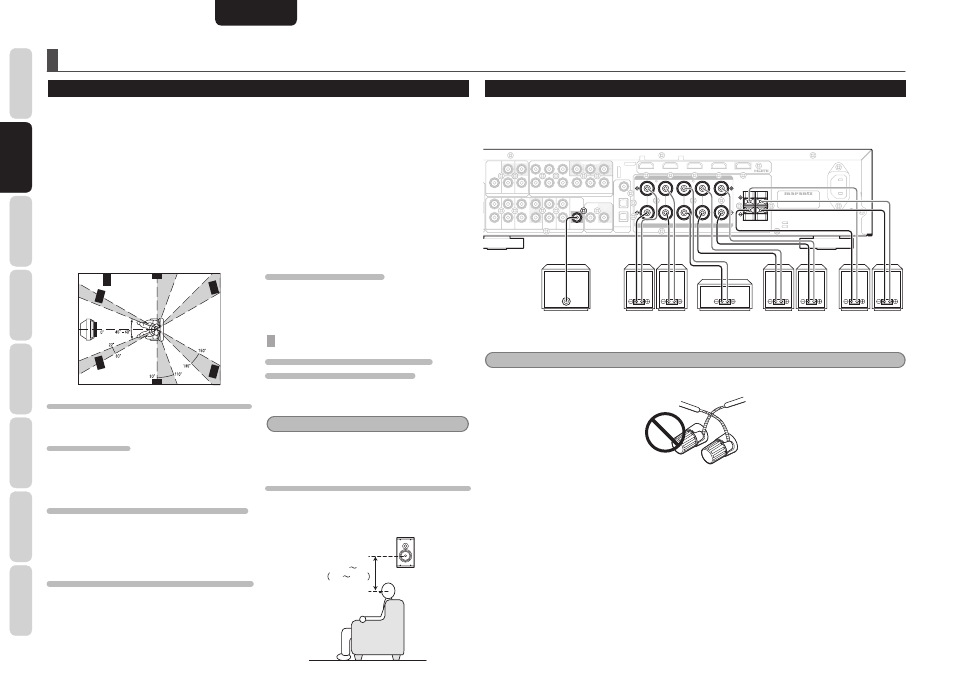

CONEXIONES BÁSICAS
COLOCACIÓN DE LOS ALTAVOCES
El sistema ideal de altavoces ambientales para este equipo es un sistema de siete altavoces, con altavoces
delanteros izquierdo y derecho, un altavoz central, altavoces ambientales izquierdo y derecho, un altavoz
ambiental central y uno de subgraves.
Para obtener los mejores resultados, se recomienda que todos los altavoces delanteros sean del mismo tipo,
con dispositivos excitadores idénticos o similares. Esto proporcionará un espectro estéreo suave en todo el
espacio sonoro delantero a medida que la acción se desplaza de un lado a otro.
El altavoz de canal central es muy importante, dado que el 80 % del diálogo de una película normal proviene del
canal central. Debe poseer características similares de sonido a las de los altavoces principales. Los altavoces de
canal ambiental no tienen que ser idénticos a los altavoces de canal delantero, pero deben ser de gran calidad.
El altavoz central ambiental es útil para la reproducción de Dolby Digital Surround EX o DTS-ES. Una de
las ventajas tanto del Dolby Digital como del DTS es que los canales ambientales son de gama completa
discreta, mientras que los anteriores sistemas tipo “Pro Logic” eran de frecuencia limitada. Los efectos de
graves son parte importante de los equipos domésticos de cine. Para un disfrute óptimo, se debe utilizar un
altavoz de subgraves, ya que está optimizado para reproducción de baja frecuencia. No obstante, si tiene
altavoces delanteros de gama completa, pueden utilizarse en sustitución de un altavoz de subgraves con una
adecuada confi guración de los conmutadores en el sistemas de menús.
Ambiental trasero
izquierdo
Frontal izquierdo
Frontal derecho
Frontal central
Ambiental derecho
Subgraves
Ambiental
trasero derecho
Ambiental izquierdo
ALTAVOCES DELANTEROS IZQUIERDO Y DERECHO
Recomendamos ajustar los altavoces delanteros L (izquierdo) y R
(derecho) con 45-60 grados respecto de la posición de escucha.
ALTAVOZ CENTRAL
Alinee la línea delantera del altavoz central con los
altavoces delanteros L/R. (izquierdo/derecho).
O coloque el altavoz central ligeramente retrasado
con respecto a dicha línea.
ALTAVOCES SURROUND IZQUIERDO Y DERECHO
Cuando se utilice esta unidad con la función
surround, es preferible que los altavoces surround
se sitúen en las paredes laterales de la habitación en
la posición de escucha o ligeramente por detrás.
El centro del altavoz debe estar orientado hacia la habitación.
ALTAVOCES SURROUND TRASEROS IZQUIERDO Y DERECHO
Cuando se instala un sistema completo de 7.1
canales son necesarios altavoces surround traseros.
Los altavoces deben situarse en una pared trasera,
detrás de la posición de escucha.
El centro del altavoz debe estar orientado hacia la habitación.
SUBWOOFER (SUBGRAVES)
Se recomienda utilizar un altavoz de subgraves para
tener el máximo efecto de graves.
Dado que el altavoz de subgraves solamente admite baja
frecuencia, puede colocarlo en cualquier lugar de la habitación.
ALTURA DE LOS ALTAVOCES
ALTAVOCES DELANTEROS IZQUIERDO Y
DERECHO, Y UN ALTAVOZ CENTRAL
Alinee los altavoces de agudos y los excitadores de
media gama de los tres altavoces delanteros a la
misma altura, en la medida de lo posible.
Nota
Utilice altavoces magnéticamente blindados para
los altavoces delanteros izquierdo y derecho y
para el altavoz central cuando los altavoces estén
instalados cerca del televisor.
ALTAVOCES AMBIENTALES IZQUIERDO Y DERECHO
Coloque los altavoces ambientales izquierdo, derecho
y central por encima de los oídos 70 cm – 1 m (2,3
~ 3,3 ft). Además, coloque los altavoces a la misma
altura.
70cm 1m
2.3 3.3ft
CONEXIÓN DE ALTAVOCES
• Cerciórese de utilizar altavoces con la impedancia indicada en el panel trasero de este equipo.
• Cuando conecte un altavoz de subgraves con corriente (con amplifi cador incorporado), conéctelo al
terminal de salida de subgraves PRE OUT.
IN IN OUT OUT
PRE OUT PRE OUT
GAME GAME DVD DVD DSS DSS
L L R R
DIGITAL DIGITAL AUDIO AUDIO
IN IN SURROUND BACK SURROUND BACK
R R
L L
3 3
2 2
1 1
AC IN AC IN
MODEL NO. NR1501 MODEL NO. NR1501 VIDEO VIDEO
SPEAKER SYSTEMS : 6-8 OHMS SPEAKER SYSTEMS : 6-8 OHMS
COMPONENT VIDEO COMPONENT VIDEO
DVD DVD MONITOR OUT MONITOR OUT OUT OUT MONITOR OUT MONITOR OUT
IN IN IN IN IN IN IN IN IN IN OUT OUT SUB SUB DVD DVD DSS DSS VCR VCR CD CD AUX 2 AUX 2 WOOFER WOOFER
ANTENNA REMOTE CONTROL REMOTE CONTROL ANALOG AUDIO ANALOG AUDIO
DSS DSS VCR VCR IN IN IN IN DVD DVD DSS DSS IN IN VCR VCR P P R R //C C R R P P R R //C C R R P P B B //C C B B P P B B //C C B B Y Y Y Y
OUT OUT BLU-RAY BLU-RAY
CENTER CENTER R R - - SURR. SURR. - - L L R R - - FRONT FRONT - - L L
PRE OUT PRE OUT
L L R R SURROUND BACK SURROUND BACK SUB SUB WOOFER WOOFER SPEAKER SYSTEMS : 6-8 OHMS SPEAKER SYSTEMS : 6-8 OHMS
CENTER CENTER R R - - SURR. SURR. - - L L R R - - FRONT FRONT - - L L
DERECHO IZQUIERDO DERECHO IZQUIERDO
SURROUND FRONTAL
CENTRAL ALTAVOZ DE SUBGRAVES CON
AMPLIFICADOR INTEGRADO
DERECHO IZQUIERDO
SURROUND TRASERO
Notas
• Para evitar daños en los circuitos, no deje que los cables pelados de los altavoces se toquen ni toquen ninguna
pieza metálica de este equipo.
• No toque los terminales de los altavoces con el equipo encendido. Esto puede provocar descargas eléctricas.
• No conecte más de un cable de altavoz a un terminal de altavoz. De lo contrario, el equipo puede sufrir daño.
• Cerciórese de conectar correctamente los cables positivo y negativo del altavoz. Si se conectan incorrectamente,
la fase de señal se invertirá y la calidad de la señal se deteriorará.
