11
NOMBRES Y FUNCIONES
FUNCIONAMIENTO
BÁSICO
CONEXIONES A
V
ANZADAS
CONFIGURACIÓN
FUNCIONAMIENTO
A
VANZADO
SOLUCIÓN DE PROBLEMAS
OTROS
CONEXIONES
BÁSICAS
ESPAÑOL

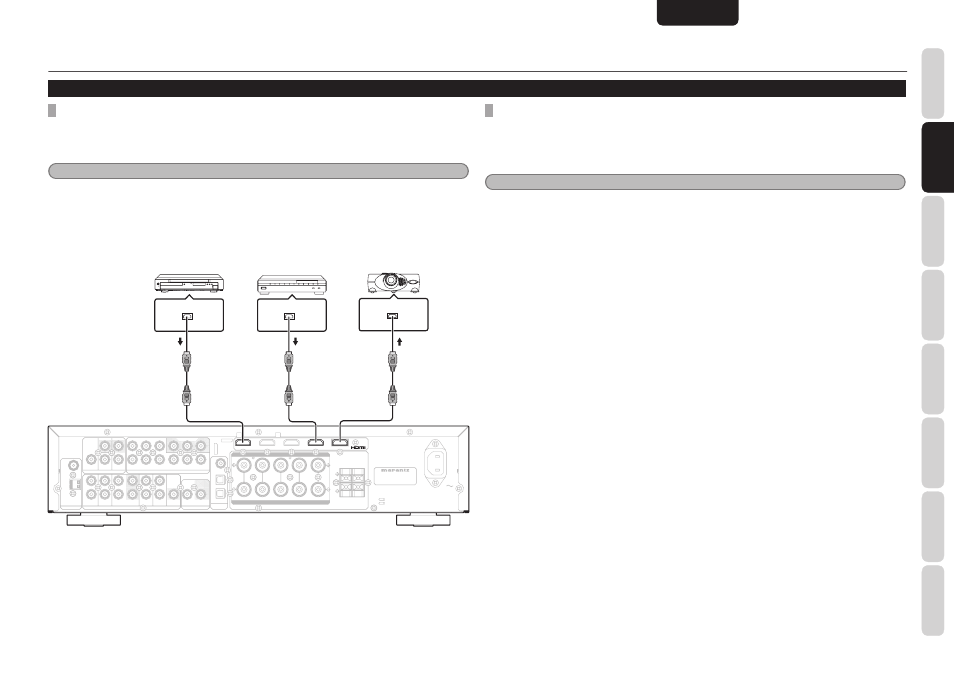

CONEXIÓN DE COMPONENTES DE HDMI
CONEXIONES BÁSICAS
TOMAS HDMI
Esta unidad tiene cuatro entradas HDMI y una salida HDMI. Puede enviar señales de vídeo y audio digitales
desde Blu-ray y otras fuentes directamente a una pantalla. Minimiza la degradación de la señal ocasionada
por la conversión analógica, de manera que puede disfrutarse de imágenes de alta calidad.
Notas
• Cuando la salida HDMI se conecta a un monitor que no soporta HDCP*, no hay salida de señal. Para ver
imágenes en HDMI, es necesario conectar la señal a una pantalla que soporte HDCP.
• Consulte el manual de instrucciones del televisor o la pantalla que planee conectar a la unidad para obtener
información detallada sobre el terminal HDMI.
* HDCP: Protección de contenidos digitales en banda ancha d.e alta velocidad
REPRODUCTOR DE BLU-RAY
IN IN OUT OUT
PRE OUT PRE OUT
GAME GAME DVD DVD DSS DSS
L L R R
DIGITAL DIGITAL AUDIO AUDIO
IN IN SURROUND BACK SURROUND BACK
R R
L L
3 3
2 2
1 1
GND GND
AM AM
AC IN AC IN
MODEL NO. NR1501 MODEL NO. NR1501 VIDEO VIDEO
FM FM ((75 75 Ω Ω))
SPEAKER SYSTEMS : 6-8 OHMS SPEAKER SYSTEMS : 6-8 OHMS
COMPONENT VIDEO COMPONENT VIDEO
DVD DVD MONITOR OUT MONITOR OUT OUT OUT MONITOR OUT MONITOR OUT
IN IN IN IN IN IN IN IN IN IN OUT OUT SUB SUB DVD DVD DSS DSS VCR VCR CD CD AUX 2 AUX 2 WOOFER WOOFER
ANTENNA ANTENNA REMOTE CONTROL REMOTE CONTROL ANALOG AUDIO ANALOG AUDIO
DSS DSS VCR VCR IN IN IN IN DVD DVD DSS DSS IN IN VCR VCR P P R R //C C R R P P R R //C C R R P P B B //C C B B P P B B //C C B B Y Y Y Y
OUT OUT BLU-RAY BLU-RAY
CENTER CENTER R R - - SURR. SURR. - - L L R R - - FRONT FRONT - - L L
DSS DSS OUT OUT BLU-RAY BLU-RAY
HDMI OUTPUT HDMI OUTPUT HDMI INPUT
PROYECTOR DE VÍDEO SINTONIZADOR DE SATÉLITE
CONEXIÓN DE COMPONENTES DE HDMI
Se utiliza un cable HDMI (de venta por separado) para conectar la toma HDMI de la unidad con la toma HDMI
de un lector de discos Blu-ray, un televisor, un proyector u otro dispositivo. Para transmitir audio multicanal
mediante HDMI, el lector conectado debe ser compatible con la transmisión de audio multicanal a través
de su toma HDMI.
Notas
• Algunos dispositivos de fuente, como lectores DVD o convertidores-decodifi cadores, no son compatibles
con operaciones de repetidor HDMI como las de esta unidad. En tal caso, las imágenes no se proyectan
correctamente en monitores como televisores y proyectores.
• Cuando haya varios aparatos conectados a esta unidad, apague los componentes que no se estén utilizando con
el fi n de prevenir interferencias entre ellos.
• La conexión o desconexión de los cables con la unidad encendida puede dañar los equipos.
Apague la unidad antes de desconectar o conectar cables.
• Las funciones siguientes no están disponibles cuando la unidad está conectada a un equipo incompatible con
HDMI 1.3a.
• Deep Color
• x.v. Color
• Decodifi cación de señal de audio de fl ujo binario, como para Dolby Digital Plus, Dolby TrueHD, DTS-HD,
etcétera.
• Según la calidad del cable utilizado, la señal HDMI puede verse afectada por el ruido.
• La unidad no es compatible con el control HDMI. No obstante, puede conectarse entre dispositivos compatibles
con el control HDMI, y las señales de control HDMI pueden pasar a través de la unidad para ejercer el control
correspondiente (función "HDMI control through", de control a través de HDMI ).
"Control HDMI" es una función que permite que un dispositivo controle a otro cuando ambos incluyen la
función HDMI CEC (Consumer Electronics Control). Si se utilizan cables HDMI para conectar los dispositivos,
pueden llevarse a cabo operaciones vinculadas entre ambos.
