BASIC CONNECTIONSCONEXIONES BÁSICAS

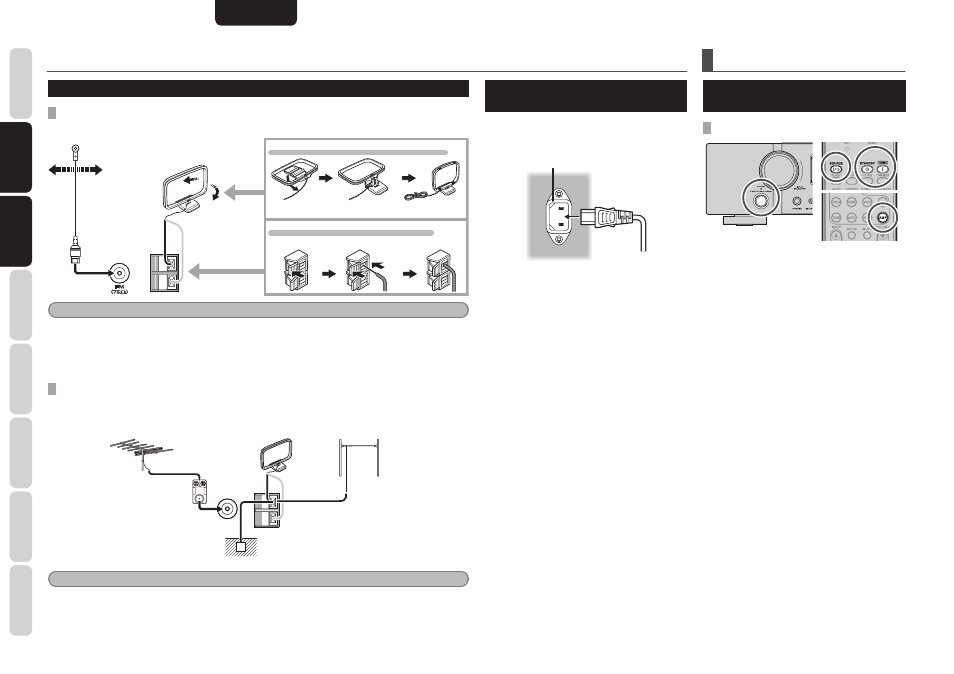

CONEXIÓN DE LAS ANTENAS
CONEXIÓN DE LAS ANTENAS SUMINISTRADAS
Las antenas suministradas son para uso exclusivo en interiores.
GND
GND
AM
AM
MONTAJE DE LA ANTENA DE CUADRO AM
Inserción de las lengüetas en la base como se muestra.
CONEXIÓN DEL CABLE DE ANTENA AM
Presionar y mantener presionado Insertar cable
Soltar
Blanco
Negro
Notas
• Durante su uso, despliegue la antena FM y muévala en distintas direcciones hasta que reciba el sonido más claro.
Fíjela con enganches de presión o accesorios similares que provoquen el menor nivel posible de distorsión.
• Ajústela en la dirección y posición en las que se reciba el sonido más claro. Colóquela lo más lejos posible de
la unidad, televisores, cables de altavoces y cable de alimentación.
CONEXIÓN DE UNA ANTENA EXTERIOR
Si la calidad de recepción es defi ciente, con una antena de exterior se puede mejorar la calidad.
Mantenga la antena lejos de fuentes de ruido (letreros de neón, carreteras con mucho tráfi co, líneas
eléctricas, transformadores, etc.).
FM
FM
(
(75
75
Ω
Ω))
GND
GND
AM
AM
Antena externa FM
Antena de cuadro AM
Negro Blanco
Puesta a tierra
Antena
externa AM
Cable recubierto de
vinilo (5 a 10 m)
Notas
• No retire la antena de cuadro AM suministrada.
• No conecte la antena FM suministrada.
• El terminal GND de esta unidad no funciona como conexión a tierra de seguridad.
CONEXIÓN DEL CABLE DE
ALIMENTACIÓN DE CA
1.
Conecte el cable de alimentación de CA
suministrado en el enchufe AC IN del panel
trasero de la unidad.
ENTRADA DE CA
2.
Inserte el cable de alimentación en una
toma de CA.
FUNCIONAMIENTO DEL
AMPLIFICADOR
PARA ENCENDER LA UNIDAD
1.
Conecte el cable de alimentación de CA a la
toma eléctrica.
2.
Encienda las otras unidades conectadas a
esta unidad.
3.
Pulse el botón POWER ON/STANDBY
de esta unidad. Cada vez que se pulsa el
botón, la alimentación de la unidad cambia
entre encendido y modo de espera.
Para activar la alimentación con el mando a
distancia, pulse el botón AMP, seguido por
el botón ON y el botón SOURCE ON/OFF
del mando a distancia.
