5
CONEXIONES
BÁSICAS
FUNCIONAMIENTO
BÁSICO
CONEXIONES A
V
ANZADAS
CONFIGURACIÓN
FUNCIONAMIENTO
A
VANZADO
SOLUCIÓN DE PROBLEMAS
OTROS
NOMBRES Y FUNCIONES
ESPAÑOL

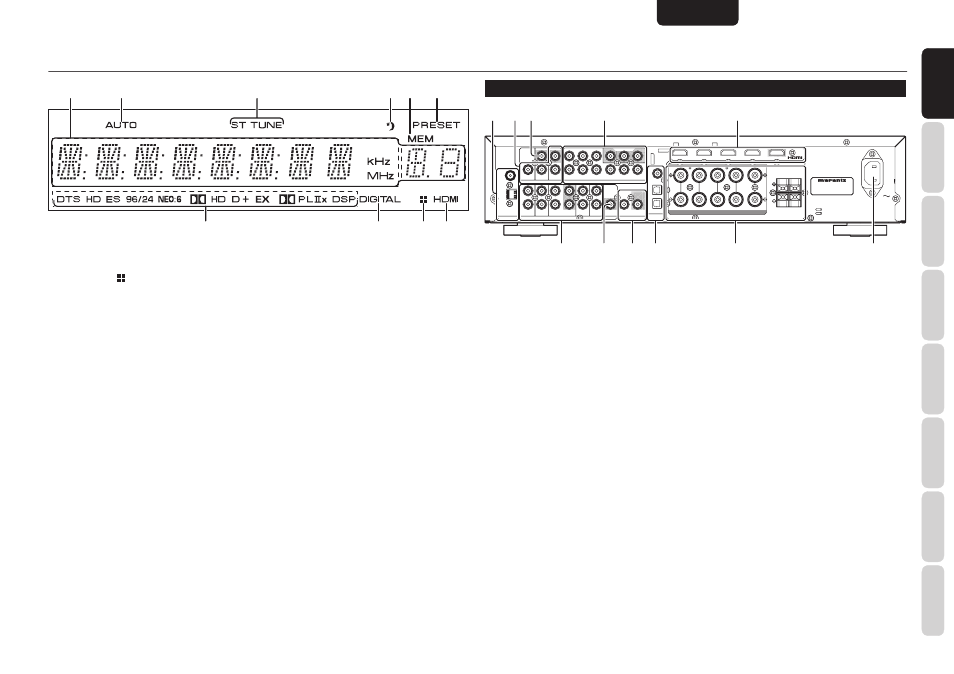

NOMBRES Y FUNCIONES
¡1 Indicadores de FORMATO DE SEÑAL
DTS
Este indicador se enciende cuando se introduce una
señal DTS.
DTS HD
Este indicador se enciende cuando se introduce una
señal DTS-HD.
DTS ES
Este indicador se enciende cuando se introduce una
señal DTS ES.
DTS 96/24
Este indicador se enciende cuando se introduce una
señal DTS 96/24.
NEO:6
Este indicador se enciende cuando el sonido sale
con DTS Neo:6.
2 HD
Este indicador se enciende cuando se introduce una
señal Dolby Digital True HD.
2 D
Este indicador se enciende cuando se introduce una
señal Dolby Digital.
2 D +
Este indicador se enciende cuando se introduce una
señal Dolby Digital Plus.
2 D EX
Este indicador se enciende cuando se introduce una
señal Dolby Digital EX.
2 PLIIx
Este indicador se enciende cuando el sonido sale
con Dolby Pro Logic IIx.
DSP
Este indicador se enciende cuando el sonido sale
con VIRTUAL o MULTI CH STEREO.
PANEL TRASERO
MODEL NO. NR1501 MODEL NO. NR1501
IN IN OUT OUT
PRE OUT PRE OUT
GAME GAME DVD DVD DSS DSS
L L R R
DIGITAL DIGITAL AUDIO AUDIO
IN IN SURROUND BACK SURROUND BACK
R R
L L
3 3
2 2
1 1
GND GND
AM AM
AC IN AC IN
MODEL NO. NR1501 MODEL NO. NR1501 VIDEO VIDEO
FM FM ((75 75 Ω Ω))
SPEAKER SYSTEMS : 6-8 OHMS SPEAKER SYSTEMS : 6-8 OHMS
COMPONENT VIDEO COMPONENT VIDEO
DVD DVD MONITOR OUT MONITOR OUT OUT OUT MONITOR OUT MONITOR OUT
IN IN IN IN IN IN IN IN IN IN OUT OUT SUB SUB DVD DVD DSS DSS VCR VCR CD CD AUX 2 AUX 2 WOOFER WOOFER
ANTENNA ANTENNA REMOTE CONTROL REMOTE CONTROL ANALOG AUDIO ANALOG AUDIO
DSS DSS VCR VCR IN IN IN IN DVD DVD DSS DSS IN IN VCR VCR P P R R //C C R R P P R R //C C R R P P B B //C C B B P P B B //C C B B Y Y Y Y
OUT OUT BLU-RAY BLU-RAY
CENTER CENTER R R - - SURR. SURR. - - L L R R - - FRONT FRONT - - L L
q w e
y u i o !0
r t
!1
q Terminales ANTENNA
FM (75 ohmios)
Conecte una antena FM externa con un cable
coaxial o una fuente de FM de la red de cable.
AM
Conecte la antena de cuadro de AM suministrada.
Mueva la antena de cuadro hasta conseguir una
recepción optima.
w Terminales VIDEO (DVD, DSS, VCR)
Hay tres entradas y una salida de vídeo. Sirven para
conectar reproductores de vídeo (VCR), lectores de DVD
y otros dispositivos de vídeo a las entradas de vídeo.
e Terminal MONITOR OUT
Esto es una salida de monitor.
r Terminales COMPONENT VIDEO
(DVD, DSS, VCR)
Esta unidad tiene tres conectores de entrada de vídeo
en componentes para obtener la información de color
(Y, P
B /C B , P R /C R ) directamente de la señal grabada de
DVD u otro dispositivo de vídeo y un conector de
salida de vídeo en componentes para transmitir
dicha información directamente al decodifi cador de
matriz del dispositivo de visualización.
t Terminales HDMI
(BLU-RAY, GAME, DVD, DSS)
La unidad tiene cuatro entradas HDMI y una salida
HDMI.
y ENTRADA DE CA
Enchufe el cable de alimentación suministrado en esta
entrada de CA y en la toma de alimentación de la pared.
Esta unidad solamente se puede utilizar con 120 V CA.
u Terminales SPEAKER SYSTEMS
Hay siete terminales para los altavoces frontal
izquierdo, frontal derecho, frontal central, envolvente
izquierdo, envolvente derecho, envolvente posterior
izquierdo, y envolvente posterior derecho.
i DIGITAL AUDIO IN 1, 2, 3
La unidad tiene una entrada digital con tomas
coaxiales y dos con tomas ópticas.
Las entradas aceptan señales de audio digital procedentes
de un disco CD, DVD u otro dispositivo de fuente digital.
La función de entrada puede seleccionarse en
el sistema de menús de información en pantalla
(OSD). (Véase la página 20)
o Terminales IN (Entrada) / OUT
(Salida) del MANDO A DISTANCIA
Permiten la conexión a un equipo Marantz dotado
con terminales de mando a distancia (RC-5).
!0 Terminal SUB WOOFER PRE OUT
Conecte esta toma a la entrada de nivel de línea de un
altavoz de subgraves autoalimentado conectado.
!1 Terminales ANALOG AUDIO
(CD, DVD, DSS, VCR, AUX2)
Hay cinco entradas y una salida de audio.
Las entradas y salidas de audio requieren conectores tipo RCA.
a s f h
j k l ¡0
g d
k Indicador
Este indicador se enciende cuando esta unidad
tiene la pantalla desactivada.
l Indicador DIGITAL
Este indicador se enciende cuando se ha
seleccionado una fuente de entrada digital.
