MANTENIMIENTO
3-32
powermax30
Manual de servicio
Reponer el filtro de aire y regulador
1. Apague la energía, desconecte el cable de la fuente de energía y desconecte la fuente de gas.
2. Retire los 2 tornillos del asa de arriba de la fuente de energía. Saque el asa y luego alce la tapa de la fuente
de energía.
3. Remueva el acople de gas de atrás de la fuente de energía.
4. Retire la manguera de drenaje del hueco al fondo de la base de la fuente de energía.
5. Desconecte los alambres color rojo y negro del sensor (perceptor) de presión.
6. Desconecte del filtro la manguera de la fuente de gas.
7. Destornille la tuerca que sostiene el filtro de aire en el soporte. Incline el fondo del filtro de aire alejándolo de
la fuente de energía.
8. Coloque el nuevo filtro de aire en el soporte y reponga la tuerca de retención.
9. Guíe la manguera de drenaje por el hueco en la base de la fuente de energía.
10. Presione el conector del alambre negro en la patilla al lado izquierdo del sensor de presión y el conector del
alambre rojo en la patilla al lado derecho del sensor de presión.
11. Conecte la manguera de la fuente de gas al nuevo filtro. Si repone la manguera, corte la nueva manguera al
mismo largo que el de la antigua.
12. Reconecte el acople de gas y luego reconecte la fuente de gas para probar si hay fuga.
13. Con cuidado de no pellizcar ninguno de los alambres, deslice de nuevo la tapa sobre la fuente de energía.
Asegúrese que los filos del fondo estén en su sitio. Coloque el asa sobre los huecos arriba de la tapa, luego
use los 2 tornillos para asegurar la tapa.
14. Vuelva a conectar la energía eléctrica.

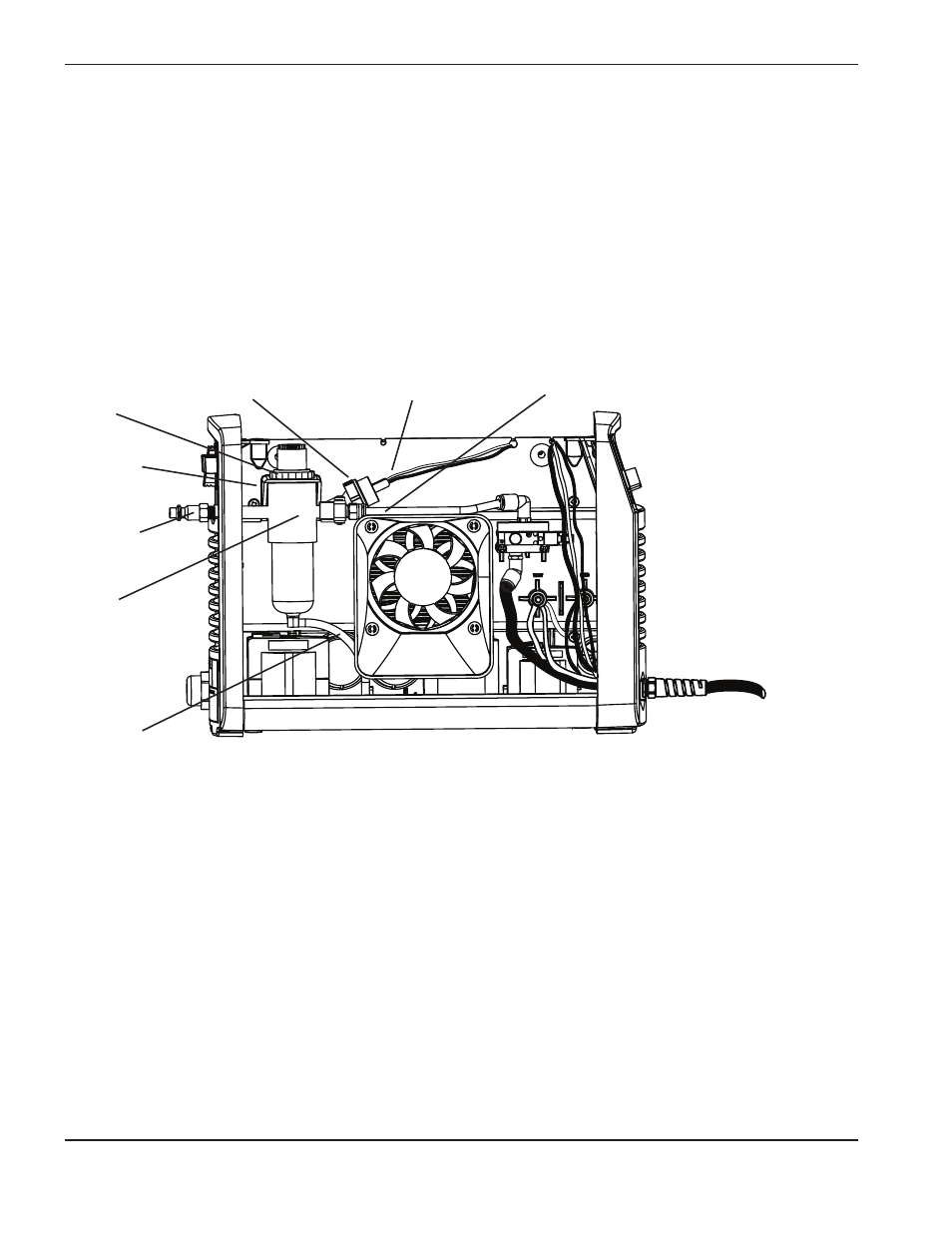

Alambres de color rojo y negro
Manguera
de drenaje
Tuerca
Soporte
Acople de gas
Filtro y
regulador
Manguera de la fuente de gas Sensor de presión
