MANTENIMIENTO
3-26
powermax30
Manual de servicio
Reponer el cable de trabajo
1. Apague la energía, desconecte el cable de la fuente de energía y desconecte la fuente de gas.
2. Retire los 2 tornillos del asa de arriba de la fuente de energía. Saque el asa y luego alce la tapa de la fuente
de energía. Saque la barrera Nomex que protege la tablilla de energía.
3. Saque y ponga al lado el tornillo y arandela de J22 en la tablilla de energía (llamado también “WORK LEAD”)
que sujeta el alambre a la tablilla.
4. Ya sea retire la tapa del extremo delantero o suavemente inclínelo lejos de la fuente de energía. Retire la
tuerca del protector contra tirones. Hale el cable de trabajo a través del hueco en la tapa de extremo.
6. Dentro de la tapa de extremo delantera, destornille la tuerca de retención del protector contra tirones de los
cables de la antorcha, para que se mueva bien. Saque la los cables y manguera de la antorcha halando los
alambres y línea de la fuente de gas por el hueco en la tapa de extremo.
7. Pase alambres y línea de fuente de gas para los nuevos cables y manguera de gas por el hueco en la tapa de
extremo y luego por la tuerca del protector contra tirones.
8. Apriete la tuerca sujetadora al protector contra tirones del conjunto de cables y manguera de la antorcha.
9. Empuje la manguera de la fuente de gas de la antorcha unos 16 mm (0,65 pulg.) al acople del fondo de la
válvula solenoide.
10. Deslice el aro terminal para el grupo de alambres blancos sobre el borne (que dice “WHT” en el panel central).
Deslice el aro terminal para el alambre rojo al borne de la derecha (que dice “RED” en el panel central). Ajuste
la tuerca a cada borne.
11. Guíe los grupos de alambres naranja, azul y púrpura sobre el panel central con los alambres apoyados en la
ranura del panel. Presione el conectador a la abertura en la tablilla de energía.
12. Cuidándose de no pellizcar ninguno de los alambres, reemplace la barrera Nomex y deslice la tapa sobre la
fuente de energía. Esté seguro de que los filos del fondo estén en su sitio.
13. Coloque de nuevo la capa de extremo. Asegúrese que el hueco del tornillo en el clip a tierra esté alineado con
los agujeros en la tapa y en la fuente de energía. Coloque el asa sobre los huecos arriba de la tapa, luego use
los 2 tornillos para asegurar la tapa.
14. Reconecte la electricidad y la fuente de gas.

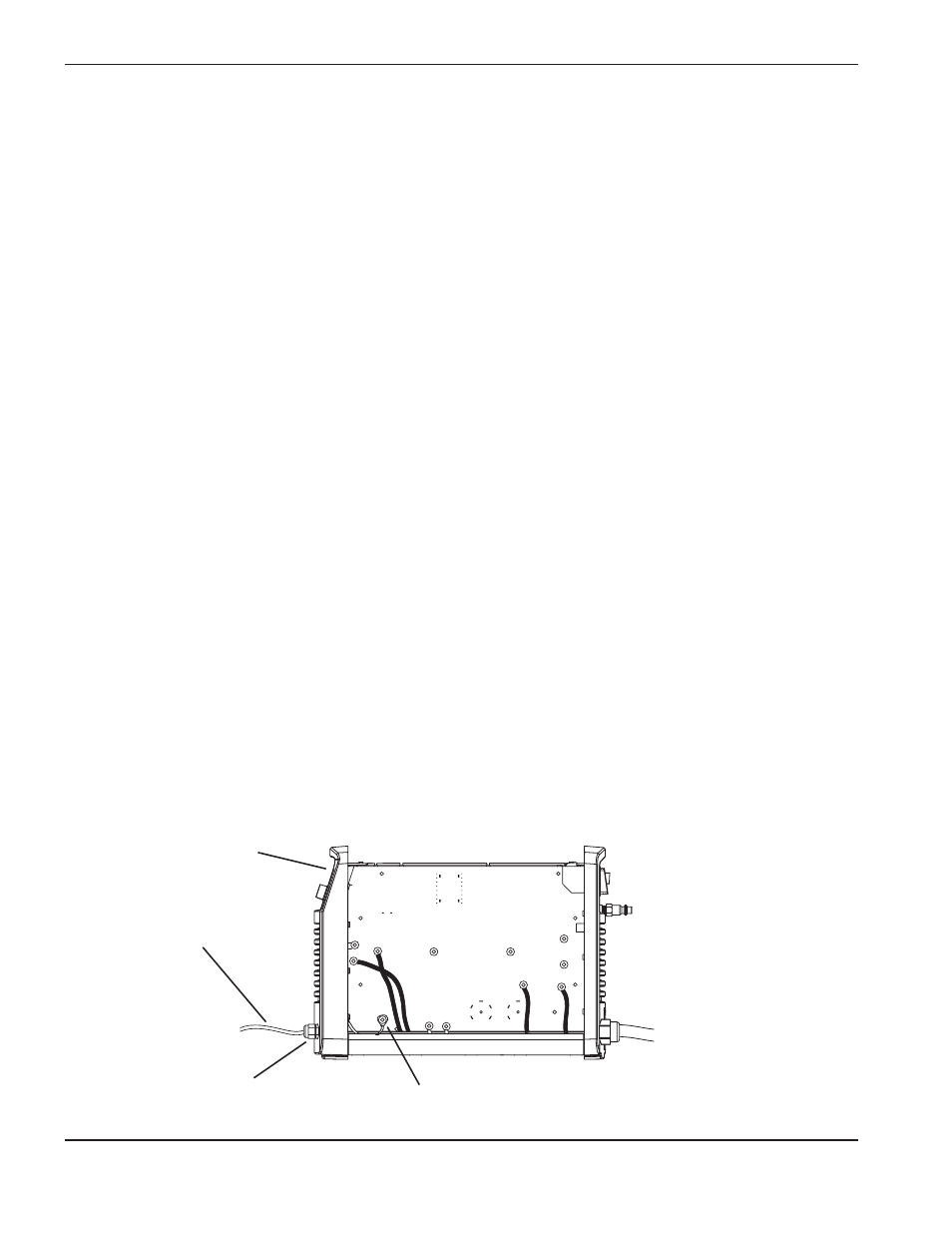

Cable de trabajo
Conexión del cable de
trabajo al tablero (J22)
Tapa del extremo
delantero
Protector del cable
