MANTENIMIENTO
powermax30
Manual de servicio 3-15

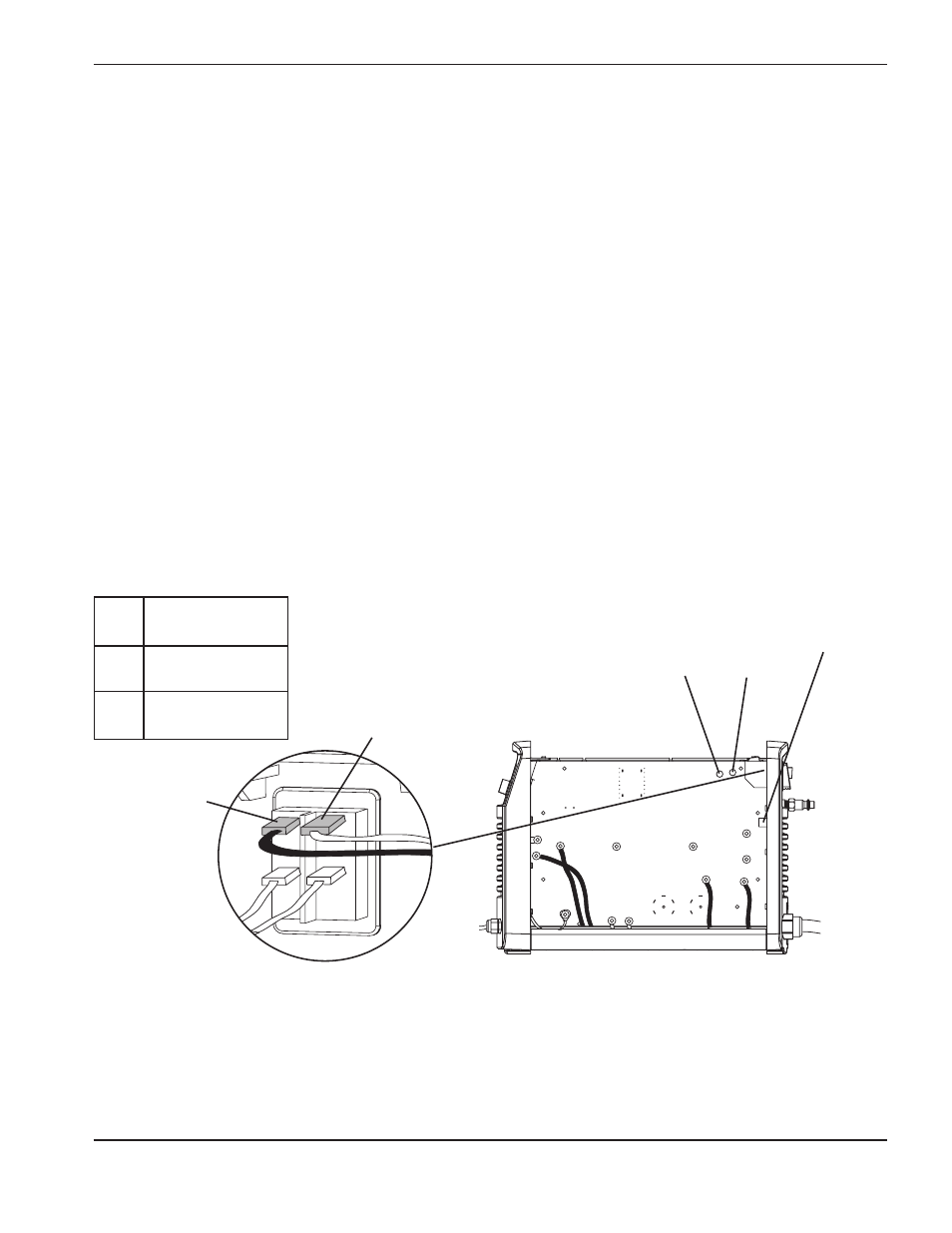

Monofásico
L Negro (CSA)
Café (CE)
N Blanco (CSA)
Azul (CE)
Tierra Verde (CSA)
Verde / Amarillo (CE)
L
N
PE (tierra)
J2 J1
Prueba 1 – entrada de voltage
Revise voltaje de entrada y voltaje de línea a la parte alta del interruptor de energía (S1).
1. Desconecte la energía eléctrica y fije el interruptor de ON/OFF a OFF (O) – apagado.
2. Deslice un poco los 2 alambres de arriba del interruptor ON/OFF de sus lengüetas para poder poner cables de
prueba en las lengüetas con el fin de revisar el voltaje CA.
3. Una vez que tenga las cables conductores en su lugar, vuelva a conectar la electricidad. Deje al interruptor de
ON/OFF en OFF. El voltaje debe igualar al voltaje de línea en el circuito de entrada, por ejemplo, 120 V ó 240 V.
4. Si el voltaje CA está incorrecto, revise si pasa energía a la unidad. Si hay energía, revise si hay daño en el
cable de energía de entrada.
5. Si la fuente de energía y el cable de energía funcionan mal, desconecte la electricidad otra vez y vuelva a
conectar los alambres.
6. Reconecte la energía eléctrica. Luego fije el interruptor ON/OFF a ON (I) – encendido – y mida el voltaje AC de
J1 a J2 (aparece “AC” en la tablilla de energía). Este valor debe ser el mismo que el voltaje de la línea de
entrada. Si no lo es, revise el interruptor ON/OFF.
7. Si el LED AC – corriente alterna, AC — sigue iluminado, haga la prueba 2 para determinar si falla la tablilla de
energía o la de control.
Nota: Todos los valores pueden ser ±15%.
