MANTENIMIENTO
3-24
powermax30
Manual de servicio
7. Coloque otro destornillador u objeto similar en la abertura
entre la tapa de extremo y la base para que la primera
esquina de la tapa no se vuelva a su lugar original
cuando usted suelte la otra esquina.
8. Repita las operaciones 5 y 6 en la otra esquina de la
tapa de extremo.
9. Si va a sacar por completo la tapa de extremo para
reponerla, en vez de sacarla para mejor acceso al
interior de la fuente de energía, debe desconectar el
cable de la antorcha, el cable del trabajo, y el clip a tierra
de delante de la tapa o el cable de energía y el
conectador de la fuente de gas de la tapa de extremo
de atrás.
10. Para reponer la tapa de extremo, empújelo hacia dentro de su base para reactivar a los cierres y coloque de
nuevo el tornillo sujetador. En la tapa de extremo de atrás, asegúrese que el hueco en el clip a tierra esté
alineado con los huecos para tornillos en la tapa y en la fuente de energía antes de insertar el tornillo
sujetador.
Reponer la manguera/cables de la antorcha
1. Apague la energía, desconecte el cable de la fuente de energía y desconecte la fuente de gas.
2. Use un destornillador estrella #2 para sacar los 2 tornillos del asa encima de la fuente de energía. Incline las
tapas de extremo un poco para que pueda sacar los filos del asa fuera de por debajo de las tapas de extremo.
Saque el asa y luego alce la tapa de la fuente de energía. Saque la barrera Nomex que protege la tablilla de
energía.
3. Comprima el collar en acople de la manguera y hale la manguera del acople para sacar la manguera de gas
de la válvula solenoide.

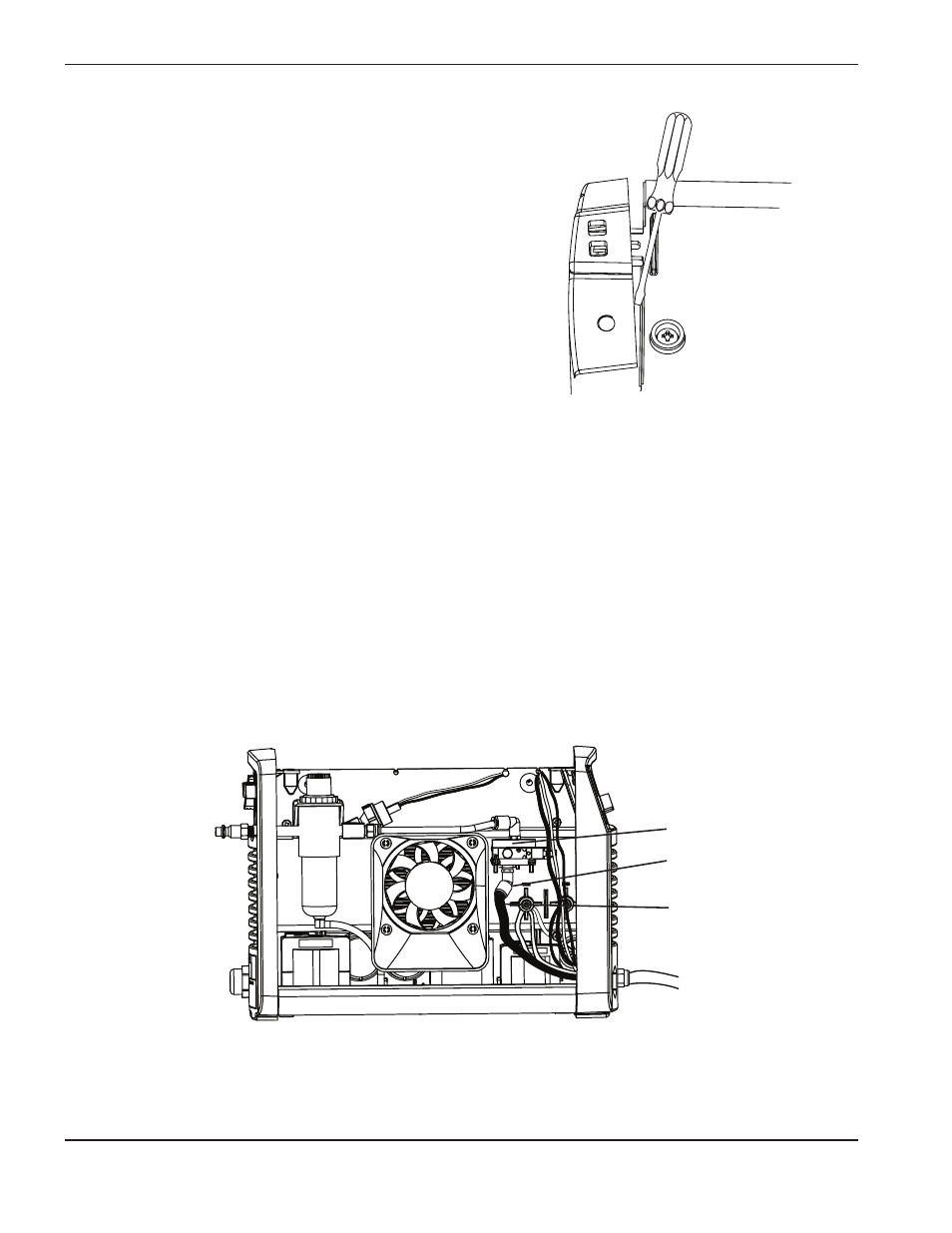

Manguera de gas
Acople de collar
de manguera
Válvula solenoide
