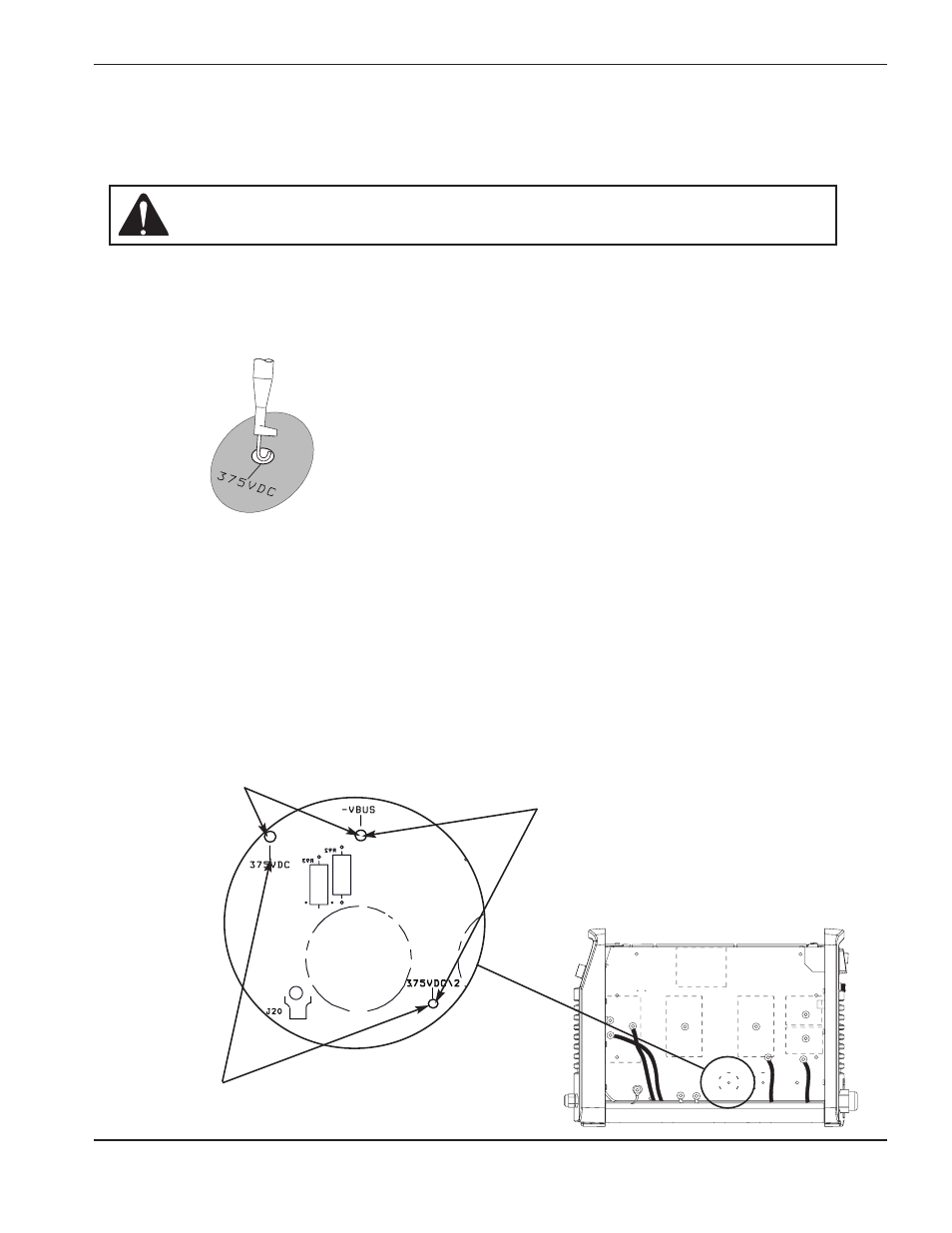

Prueba 3 — Equilibrio de VBUS y voltaje
Pruebe la tablilla de energía para asegurar que los circuitos están equilibrados.
Paso 3
Paso 2
Paso 4
Cuidado: No use un multímetro con sondas de prueba que puedan causar un corto
circuito entre el BUS y el absorbedor térmico. Use cables E-Z Hooks.
MANTENIMIENTO
powermax30
Manual de servicio 3-17
1. Apague – pase a “OFF” la energía.
2. Coloque los alambres del multímetro para medir el voltaje desde -VBUS a 375 VCD en la tablilla de energía.
Conecte con cuidado los E-Z Hooks a los bordes de los huecos en la tablilla de potencia de maneta que el
gancho haga contacto con el anillo en la parte de atrás de la tablilla de potencia.
Encienda (ON) la potencia después de que haya conectado los E-Z Hooks. El multímetro debe mostrar 375 VCD.
Si consigue un valor diferente a 375 VCD, multiplique la lectura por 0,00601 para convertirla en milivoltios.
Pruebe la patilla 21 en J7. Debe tener el mismo valor (±10%).
3. Apague (OFF) la potencia y mueva los E-Z Hooks a -VBUS y 375 VCD/2. Encienda la energía tras conectar el
multímetro. Este valor debe ser 187,5 VCD o la mitad de cualquier valor que encuentre en el paso 2.
4. Apague (OFF) la potencia y mueva los E-Z Hooks a 375 VCD y 375 VCD/2. Encienda la energía tras conectar
el multímetro. Este valor debe ser 187,5 VCD o la mitad de cualquier valor que encuentre en el paso 2.
5. Los valores encontrados en pasos 3 y 4 deben ser más o menos iguales. Si difieren en más de 30 V, reemplace
la tablilla de potencia.
Nota: Todos los valores pueden ser ±10%.
