MANTENIMIENTO
powermax30
Manual de servicio 3-31
6. Destornille el elemento del cuerpo del filtro mientras que, con cuidado, no permita que el elemento rote.
7. Atornille el nuevo elemento al cuerpo del filtro.
8. Vuelva a colocar el bol del filtro.
9. Posicione de nuevo el montaje del filtro de aire en el soporte y reponga la tuerca que lo sujeta.
10. Guíe la manguera de drenaje por el hueco en la base de la fuente de energía.
11. Reconecte la fuente de gas para revisar si hay fugas.
12. Con cuidado de no pellizcar ninguno de los alambres, deslice de nuevo la tapa sobre la fuente de energía.
Asegúrese que los filos del fondo estén en su sitio. Coloque el asa sobre los huecos arriba de la tapa, luego
use los 2 tornillos para asegurar la tapa.
13. Vuelva a conectar la energía eléctrica.
Reponer el elemento del filtro de aire
1. Apague la energía, desconecte el cable de la fuente de energía y desconecte la fuente de gas.
2. Retire los 2 tornillos del asa de arriba de la fuente de energía. Saque el asa y luego alce la tapa de la fuente
de energía.
3. Retire la manguera de drenaje del hueco al fondo de la base de la fuente de energía.
4. Destornille la tuerca que sostiene el filtro de aire en el soporte. Incline el fondo del filtro de aire alejándolo de
la fuente de energía.
5. Destornille el bol del filtro del resto del cuerpo del filtro y remuévalo.
10. Junte el conectador para los alambres rojo y negro a la izquierda del ventilador a J5 en la tablilla de energía.
11. Cuidándose de no pellizcar ninguno de los alambres, reemplace la barrera Nomex y deslice la tapa sobre la
fuente de energía. Esté seguro de que los filos del fondo estén en su sitio. Coloque el asa sobre los huecos
arriba de la tapa, luego use los 2 tornillos para asegurar la tapa.
12. Reconecte la electricidad y la fuente de gas.

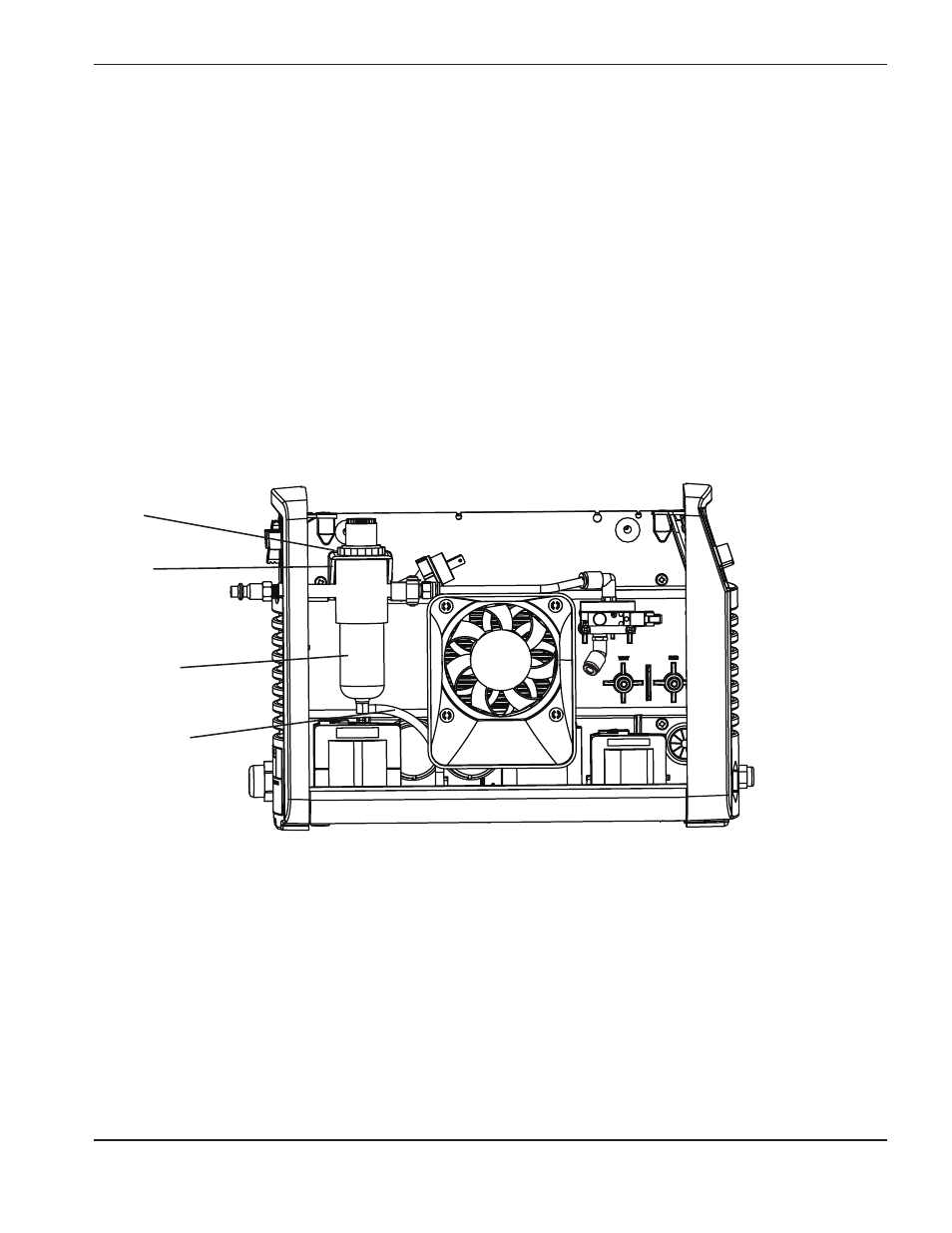

Tuerca
Soporte
Bol del filtro
Manguera de
drenaje
