INSTALACIÓN
3-32 HPR130 Manual de gas Manual de Instrucciones
5

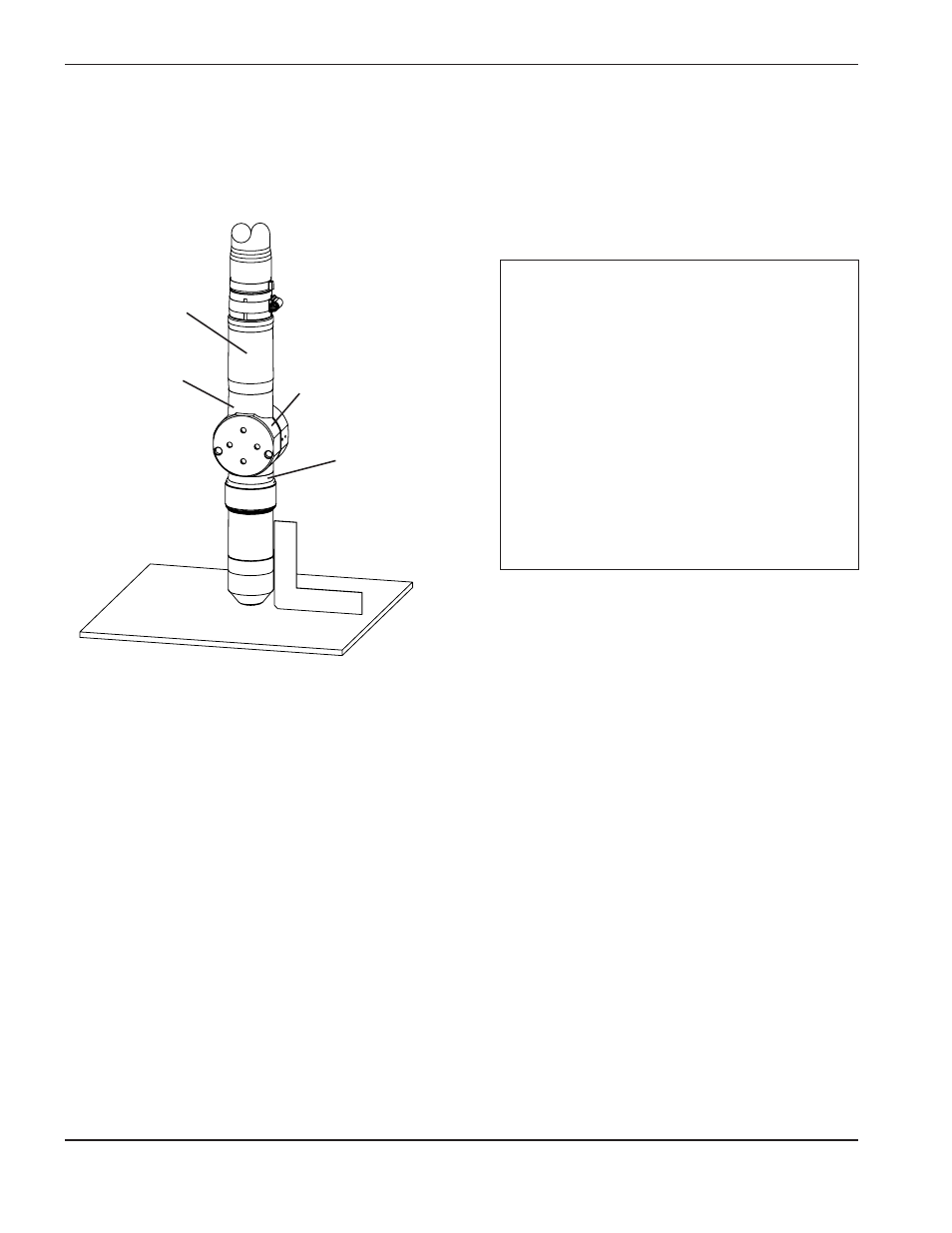

Montaje y alineación de la antorcha
Haciendo montaje de la antorcha
Alineamiento de la antorcha
Para alinear la antorcha a ángulo recto de la pieza de trabajo, use una escuadra. Véase la figura arriba.
Véase también Cambiando los consumibles en la Sección 4 para instalar los consumibles en la antorcha.
Nota de instalación
1. Instale la antorcha (juntos con los cables de
la antorcha) en el sostén de montaje.
2. Posicione la antorcha debajo del soporte
montante, de manera que el soporte esté al
rededor de la porción inferior de la manga de
la antorcha pero no toque la conexión rápida
de la antorcha.
3. Apriete los tornillos de sujetar.
Note: El soporte debería estar lo más bajo
posible en la manga de la antorcha para
minimizar la vibración en la punta de la
antorcha.
Requisito para el levantador de la antorcha
El sistema requiere un levantador de la antorcha de alta calidad, motorizado, con suficiente espacio de movimiento
para cortar todos los requisitos de espesores de corte. El levantador debe proporcionar 203 mm de movimiento
vertical. La unidad debe tener la capacidad de mantener una velocidad constante hasta 5080 mm/min con frenos
positivos. No es aceptable una unidad que se vaya más allá del lugar de detenerse.
Manga inferior de
la antorcha
Soporte de montaje
de la antorcha
(suministrado por el cliente)
Manga superior de
la antorcha
Receptáculo de
rápida conexión
